Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb-H, Gehäusemateria – Valve Elephant
Elephant  |  SKU: D050-53475

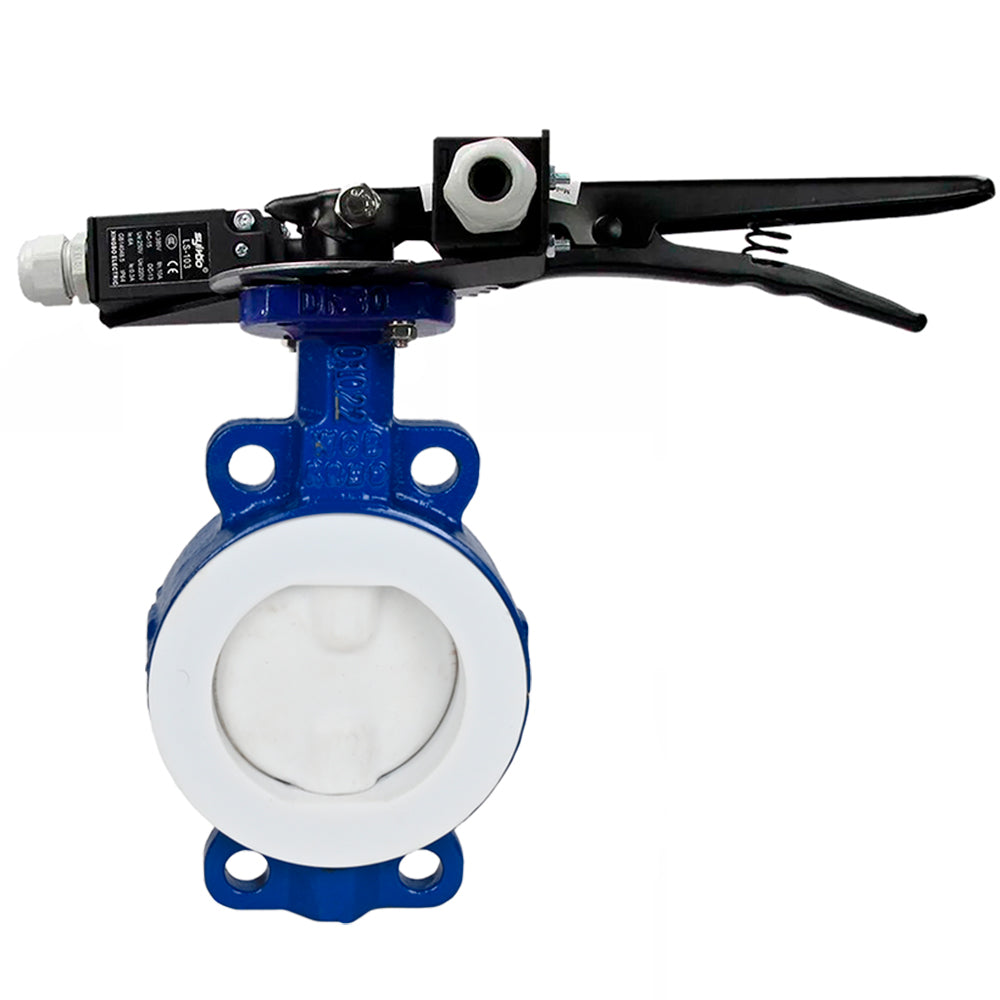

Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb-H, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Kohlenstoffstahl, Dichtung - PTFE, Griff, LSU LS-103

€374,27
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrklappenventil ist dafür ausgelegt, als Absperr- oder Regelventil zur Steuerung von Durchflüssen in Wärmelieferungssystemen, Wasserversorgung, in technologischen Prozessen in der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen verwendet zu werden.
Betriebsprinzip: Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Das Öffnen erfolgt durch Drehen des Griffs gegen den Uhrzeigersinn, das Schließen im Uhrzeigersinn. Ein besonderes Merkmal der Ventile dieser Serie ist die vollständige Beschichtung des Durchflussbereichs und der Scheibe mit PTFE-Material, wodurch der Kontakt des Arbeitsmediums mit den Materialien der Hauptteile ausgeschlossen wird.
Endschalter sind dafür ausgelegt, die Position der Scheibe von Absperrklappen mit Handgriff in Steuerungs- und Automatisierungssystemen zu überwachen. Das Funktionsprinzip des Endschalters basiert auf einer mechanischen Betätigung des Aktuators, die zum Schließen oder Öffnen des elektrischen Stromkreises führt.





Technische Merkmale von Schmetterlingsventilen Elephant WBV3434Pf-2W-Fb DN50-125 PN16 Kohlenstoffstahl WCB, PTFE:

Merkmal Bedeutung
Verschlusstyp Drehscheibe
Durchmesser 50-125 mm
Nenndruck 16 bar
Arbeitstemperatur der Umgebung von -10 bis +150°C
Anwendung Wasserversorgung, Wärmeversorgung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie
Anschlussart Zwischenflansch
Steuerungstyp Handbuch (Griff, Getriebe)
Dichtungsklasse A
Lebensdauer 10 Jahre
Garantie 12 Monate





Endschalter Elephant LS-103 250V 6A





Technische Merkmale der Endschalter Elephant LS-103 250V 6A:

Merkmal Bedeutung
Endschaltermodell LS-103
Nennspannung 250V
Maximaler Schaltstrom 6A
Frequenz 50 Hz
Kontaktkonfiguration N/Z + N/O Sofortwirkung
Umgebungstemperatur von -5℃ bis +65℃
Schutzgrad IP64
Korpusmaterial Plastik
Kopfbewegung linear (Kolben)
Zulässige Luftfeuchtigkeit 95%
Kontaktwiderstand 25 Mohm (Anfangswert)
Nenn-Isolationswiderstand 100 MOhm (500 VDC)
Kabeleinführung max Ø12 mm





Skizze der Abmessungen von Absperrklappen Elephant WBV3434Pf-2W-Fb DN50-125 PN16 Kohlenstoffstahl WCB, PTFE



Gesamt- und Einbaumaße von Absperrklappen Elephant WBV3434Pf-2W-Fb DN50-125 PN16 Kohlenstoffstahl WCB, PTFE:

Durchmesser L, mm D1, mm D2, mm Z-Ød, mm H1, mm
DN50 43 125 100 2-Ø18 80
DN65 46 145 120 2-Ø18 90
DN80 46 160 135 4-Ø18 100
DN100 52 180 155 4-Ø18 110
DN125 56 210 185 4-Ø18 120
DN150 56 240 210 4-Ø18 150
DN200 60 295 265 4-Ø18 170
DN250 68 355 320 4-Ø18 190
DN300 78 410 375 4-Ø18 230





Skizze der Abmessungen der Endschalter Elephant LS-103 250V 6A



Gesamt- und Einbaumaße der Endschalter Elephant LS-103 250V 6A:

Modell A, mm B, mm C, mm D, mm E, mm
LS-103 30 30 53 30.5 24





Skizze der Materialien von Absperrklappen Elephant WBV3434Pf-2W-Fb DN50-125 PN16 Kohlenstoffstahl WCB, PTFE



Materialien der Teile von Schmetterlingsventilen Elephant WBV3434Pf-2W-Fb DN50-125 PN16 Kohlenstoffstahl WCB, PTFE:

NEIN. Teilename Material
1 Rahmen DN50-200 – Stahl WCB+PTFE
DN250-300 – Stahl WCB+PFA
2 Scheibe DN50-200 – Stahl WCB+PTFE
DN250-300 – Stahl WCB+PFA
3 Aktie DN50-250 – Stahl 2Cr13
DN300 – Stahl 45
4 Satteldichtung PTFE

Bewertungen (0)

Dokumentation
nullEnd sensor ELEPHANT LS-103 250V 6A for rotary disk gates
nullButterfly valve Elephant WBV3434Pf-2W-Fb-H
nullButterfly valve Elephant WBV3434Pf-2W-Fb-R DN150-300 16 bar
