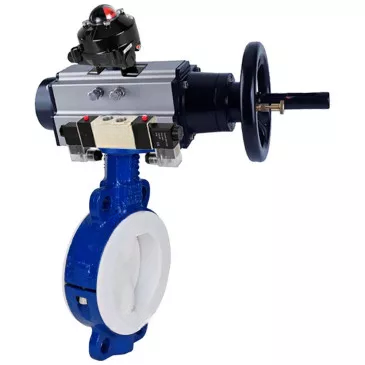

Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V, LSU APL- 410NEx
Wasser-Schmetterlingsventil Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, Dichtung - PTFE, mit pneumatischem Antrieb PA-DA-105-1, mit pneumatischem Verteiler 4V320-10 220V, LSU APL- 410NEx - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Elephant WBV3434Pf-2W-Fb Schmetterlingsventile sind für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Industriezweigen konzipiert.
Das Pneumatikventil Elephant 4V320-10 220V wird verwendet, um die Richtung zu ändern, den Druckluftstrom im pneumatischen System je nach externer Steuerwirkung zu starten oder zu stoppen.
Die Elephant APL-410N EX Endschalter-Einheit ist ein elektrisches Gerät, das dazu entwickelt wurde, den Arbeitskreis zu öffnen und zu schließen und die Positionen des Absperrkörpers von Rohrleitungsventilen zu visualisieren. In einem versiegelten Gehäuse befinden sich in der Regel zwei mechanische Schalter, die für eine Spannung bis zu 250 V ausgelegt sind, welche die Position des Stellantriebs überwachen und Extrempositionen signalisieren. Sie sind auf der Oberseite der Antriebsfläche montiert. Im oberen Teil der Endschalter-Einheit befindet sich eine zweifarbige visuelle Indikator-Halbkugel. Wenn die angeschlossene Rohrarmatur geschlossen ist, ist nur der rote Teil der Halbkugel mit der Aufschrift GESCHLOSSEN sichtbar; wenn sie geöffnet ist, ist nur der gelbe Teil mit der Aufschrift OFFEN sichtbar. Dieser visuelle Indikator ist aus der Ferne gut sichtbar, was die Inspektion der Ausrüstung vereinfacht, und der Farbunterschied zwischen offener und geschlossener Position verringert die Wahrscheinlichkeit einer Fehlinterpretation der Informationen. Der Einsatz des AFC2000 ermöglicht die Übertragung von Informationen über die Ventilstellung (offen/geschlossen) an automatisierte Steuerungssysteme, was die Zuverlässigkeit des Gesamtsystems erhöht und die Diagnose im Falle einer Störungserkennung vereinfacht.
Technische Parameter Drehscheiben-Absperrklappen Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, PTFE
| Name | Wert |
|---|---|
| Nenndruck PN, bar | 16 |
| Betriebstemperatur, °C | Von -10 bis 150 |
| Anwendung | Wasserversorgung, Heizung, chemische Industrie, Öl- und Gasindustrie, Lebensmittelindustrie, Zellstoff- und Papierindustrie |
| Rohranschluss | Flansch |
| Ventiltyp | Drehschieberventil |
| Dichtheitsklasse | A nach 9544 |
| Steuerungstyp | Pneumatischer Antrieb |
| Ursprungsland | China |
Abmessungen und Maße von Schmetterlingsventilen Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, PTFE
| DN | L | D | F | L1 | G | X | Y |
| 100 | 52 | 155 | 153 | 495 | 147 | 88 | 162 |
| 125 | 56 | 185 | 153 | 495 | 147 | 88 | 162 |
| 150 | 56 | 210 | 153 | 495 | 147 | 88 | 162 |
| 200 | 60 | 265 | 153 | 495 | 147 | 88 | 162 |
Skizze von Drehscheiben-Absperrklappen Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, PTFE
Tabelle der Teile und Materialien für Schmetterlings-Scheibenabsperrklappen Elephant WBV3434Pf-2W-Fb, Wafer, Gehäuse - Kohlenstoffstahl WCB, Scheibe - Kohlenstoffstahl WCB, PTFE
| NEIN. | Teilename | Material |
|---|---|---|
| 1 | Körper | Stahl WCB + PTFE |
| 2 | Scheibe | Stahl WCB + PTFE |
| 3 | Stängel | Stahl 2Cr13 |
| 4 | Satteldichtung | PTFE |
Technische Parameter des pneumatischen Antriebs PA-DA-105-1:
| Typ des pneumatischen Antriebs | doppeltwirkend |
| Steuerdruck, bar | 2 ÷ 8 |
| Betriebstemperatur, °C | -20 bis +80 |
| Visuelle Positionsanzeige | offen / geschlossen |
| Manuelle Steuerung | Handrad |
| Schwenkwinkel, ° | 90 ± 5 |
| Top-Verbindungsstandard | NAMUR |
| Luftanschlussstandard | NAMUR |
| Luftversorgungsanschlussgewinde | G 1/4ʺ |
| ISO-Flanschtyp | F07/F10 |
| Schaftvierkant, mm | 22x22 |
| Gewicht, kg | 9 |
| Durchschnittliche Lebensdauer, Zyklen geschlossen/offen | 300 000 |
Pneumatischer Antrieb PA-DA-105-1
Abmessungen und Maße des pneumatischen Stellantriebs PA-DA-105-1:
| A, mm | 495 |
| A1, mm | 461.5 |
| B, mm | 133 |
| C, mm | 109.5 |
| D, mm | 153 |
| E, mm | 57.5 |
| F, mm | 64 |
| G, mm | 26 |
| Hmm | 80 |
| Ich, mm | 30 |
| N, mm | 22 |
| B, mm | 200 |
| J, mm | 102 |
| K, mm | 70 |
| L, mm | M10x16 |
| M, mm | M8x13 |
| O, mm | 4 |
| P, mm | 4 |
| S, mm | M6 |
| T, mm | 24 |
| U, mm | 32 |
Skizze der Abmessungen und Maße des Pneumatikaktuators PA-DA-105-1
PA-DA-105-1 Luftantriebsteile und Materialtabelle:
| Nr. | Teilename | Material |
| 1 | Blinkerschraube | ABS (Kunststoff) |
| 2 | Positionsanzeige | ABS (Kunststoff) |
| 3 | Federklammer | Edelstahl 304 |
| 4 | Waschmaschine | Edelstahl 304 |
| 5 | Externe Unterlegscheibe | Technischer Kunststoff |
| 6 | Einstellschraube | Edelstahl 304 |
| 7 | Nuss | Edelstahl 304 |
| 8 | Waschmaschine | Edelstahl 304 |
| 9 | Körper | Extrudierte Aluminiumlegierung |
| 10 | Kolben | Druckguss-Aluminiumlegierung |
| 11 | Kolben-O-Ring | NBR |
| 12 | Lagergruppe | Technischer Kunststoff |
| 13 | O-Ring der Endkappe | NBR |
| 14 | Endkappe | Druckguss-Aluminiumlegierung mit Polyesterlack beschichtet |
| 15 | Befestigungsschraube | Edelstahl 304 |
| 16 | Innenscheibe | Technischer Kunststoff |
| 17 | Dichtungsring | NBR |
| 18 | Lager | Technischer Kunststoff |
| 19 | Halter | Legierter Stahl |
| 20 | Gang | Legierter Stahl |
| 21 | Lager | Technischer Kunststoff |
| 22 | Dichtungsring | NBR |
Teile- und Materialskizze des PA-DA-105-1 Pneumatikaktuators
Technische Parameter des Pneumatikventils Elephant 4V320-10 220V
| Name | Wert |
|---|---|
| Typ des Pneumatischen Verteilers | Spulentyp |
| Modell des Pneumatischen Verteilers | 4V320-10 220 V |
| Arbeitsdruck, bar | 1,5 ÷ 1,8 |
| Versorgungsspannung, V | 220 V |
| Betätigungsfrequenz, Zyklen/Sek | 5 |
Technische Parameter des Endschalterelements Elephant APL-410N EX
| Name | Wert |
|---|---|
| Modell des Endschalterblocks | APL-410N EX |
| Lebensdauer, Jahre | 10 |
Teile- und Materialtabelle für Grenztasteinheit Elephant APL-410N EX
| NEIN. | Teilename | Material |
|---|---|---|
| 1 | Visuelle Anzeige | ABS-Kunststoff / Polycarbonat |
| 2 | Visuelle Anzeigeabdeckung | Polycarbonat |
| 3 | Etikett | |
| 4 | Deckelschrauben | Edelstahl |
| 5 | BKV-Abdeckung | Aluminiumdruckguss |
| 6 | Welle | Edelstahl |
| 7 | Endschalter | |
| 8 | Nocken (Exzenter) | Polycarbonat |
| 9 | BKV-Körper | Aluminiumdruckguss |
| 10 | Klemmenblock | |
| 11 | Erdungsklemme | Edelstahl |
| 12 | Bohrung (Gewinde) für Kabeleinführung | |
| 13 | Halterung | Edelstahl |
