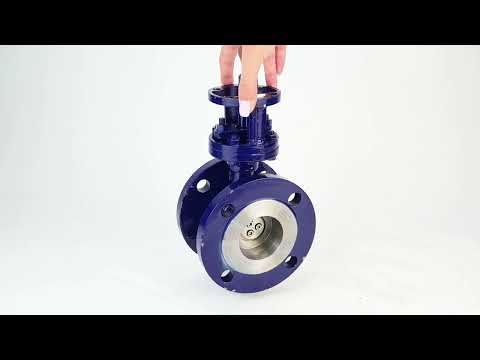

Wasserabsperrklappe Elephant WBV3EX-3431M-1W-F-ISO, Gehäuse - Kohlenstoffstahl, Klappenscheibe - Edelstahl AISI 304, Dichtung - Metall, nur Spindel
Wasserabsperrklappe Elephant WBV3EX-3431M-1W-F-ISO, Gehäuse - Kohlenstoffstahl, Klappenscheibe - Edelstahl AISI 304, Dichtung - Metall, nur Spindel - DN50 / 25 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrklappen sind für den Einsatz als Absperr- oder Regelarmaturen zur Steuerung von Durchflüssen in Wärmeversorgungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie und anderen Branchen bestimmt.
Die Ventile werden durch Drehen der Scheibe um 90° geöffnet und geschlossen. Die dreifache Exzentrizität reduziert die Reibung an den Kontaktpunkten von Scheibe und Sitz, was die Zuverlässigkeit und Lebensdauer des Schiebers erhöht. Bei dieser Konstruktion ist die Spindel gegenüber der Mittelachse des Tellers und der Mittelachse der Rohrleitung versetzt, und die Dichtflächen sind asymmetrisch geformt. Die Kombination der drei Verschiebungen im Moment des Anpressens und Öffnens der Dichtflächen gewährleistet die vollständige Abwesenheit von Reibung der Dichtflächen, was zur Minimierung des Verschleißes von Sitz und Dichtung während der gesamten Lebensdauer des Schiebers beiträgt.
Technische Merkmale der Wasserklappe Elephant WBV3EX-3431M-1W-F-ISO, Gehäuse - Kohlenstoffstahl, Scheibe - Edelstahl AISI 304, Dichtung - Metall, nur Spindel:
| Charakteristisch | Wert |
| Nennweite DN, mm | 50 - 300 |
| Nenndruck PN, bar | 25 |
| Temperatur des Arbeitsmediums t, ⁰C | von -45 bis +425 |
| Arbeitsmedium | Wasser, Luft, Dampf, Erdgas und gasförmige Kohlenwasserstoffe, Öl, Erdölprodukte, Kokereigas, aggressive Medien |
| Durchflussrichtung | einseitig |
| Dichtheitsklasse | A GOST 9544-2015 |
| Anschluss an die Rohrleitung | geflanscht |
| Werkstoff des Gehäuses | WCB-Stahl |
| Anwendungsbereich | Wasser- und Wärmeversorgungssysteme, Prozessrohrleitungen |
| Mittlere Lebensdauer, Öffnungs-/Schließzyklen | 30 000 |
| Mittlere Lebensdauer, Jahre | 10 |
Abmessungen und Einbaumaße der Wasserklappe Elephant WBV3EX-3431M-1W-F-ISO, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Metall, nur Spindel:
| Modell | DN | L | D | D1 | D2 | n–Ød | b | H1 | H2 |
| mm | |||||||||
| DN50 | 50 | 108 | 160 | 125 | 99 | 4–Ø18 | 20 | 102 | 78 |
| DN65 | 65 | 112 | 180 | 145 | 118 | 8–Ø18 | 22 | 112 | 72 |
| DN80 | 80 | 114 | 195 | 160 | 132 | 8–Ø18 | 24 | 122 | 78 |
| DN100 | 100 | 127 | 230 | 190 | 156 | 8–Ø22 | 24 | 155 | 78 |
| DN125 | 125 | 140 | 270 | 220 | 184 | 8–Ø26 | 26 | 157 | 95 |
| DN150 | 150 | 140 | 300 | 250 | 211 | 8–Ø26 | 28 | 170 | 95 |
| DN200 | 200 | 152 | 360 | 310 | 274 | 12–Ø26 | 30 | 200 | 102 |
| DN250 | 250 | 165 | 425 | 370 | 330 | 12–Ø30 | 32 | 247 | 108 |
| DN300 | 300 | 178 | 485 | 430 | 389 | 16–Ø30 | 34 | 274 | 110 |
Werkstoffe der Wasserklappe Elephant WBV3EX-3431M-1W-F-ISO, Gehäusematerial - Kohlenstoffstahl, Scheibenmaterial - Edelstahl AISI 304, Dichtung - Metall, nur Spindel:
| № | Name des Teils | Material |
| 1 | Gehäuse | WCB-Stahl |
| 2 | Scheibe | rostfreier Stahl 304 |
| 3 | Spindel | Rostfreier Stahl 304 |
| 4 | Sitzdichtung | Metall (D507-Verkleidung) + Graphit |
| 5 | Stopfbuchsendichtung | rostfreier Stahl 304 + Grafit |
