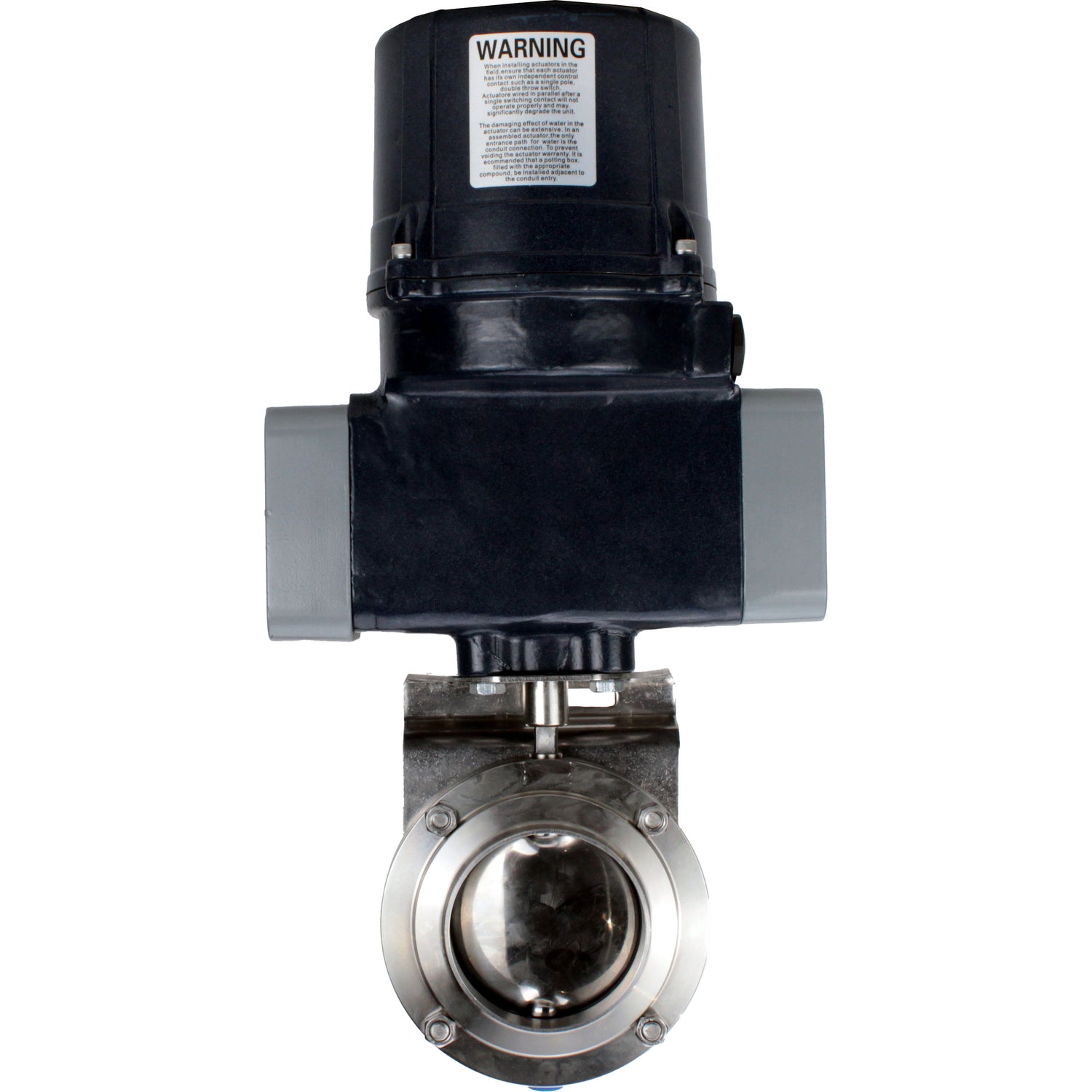

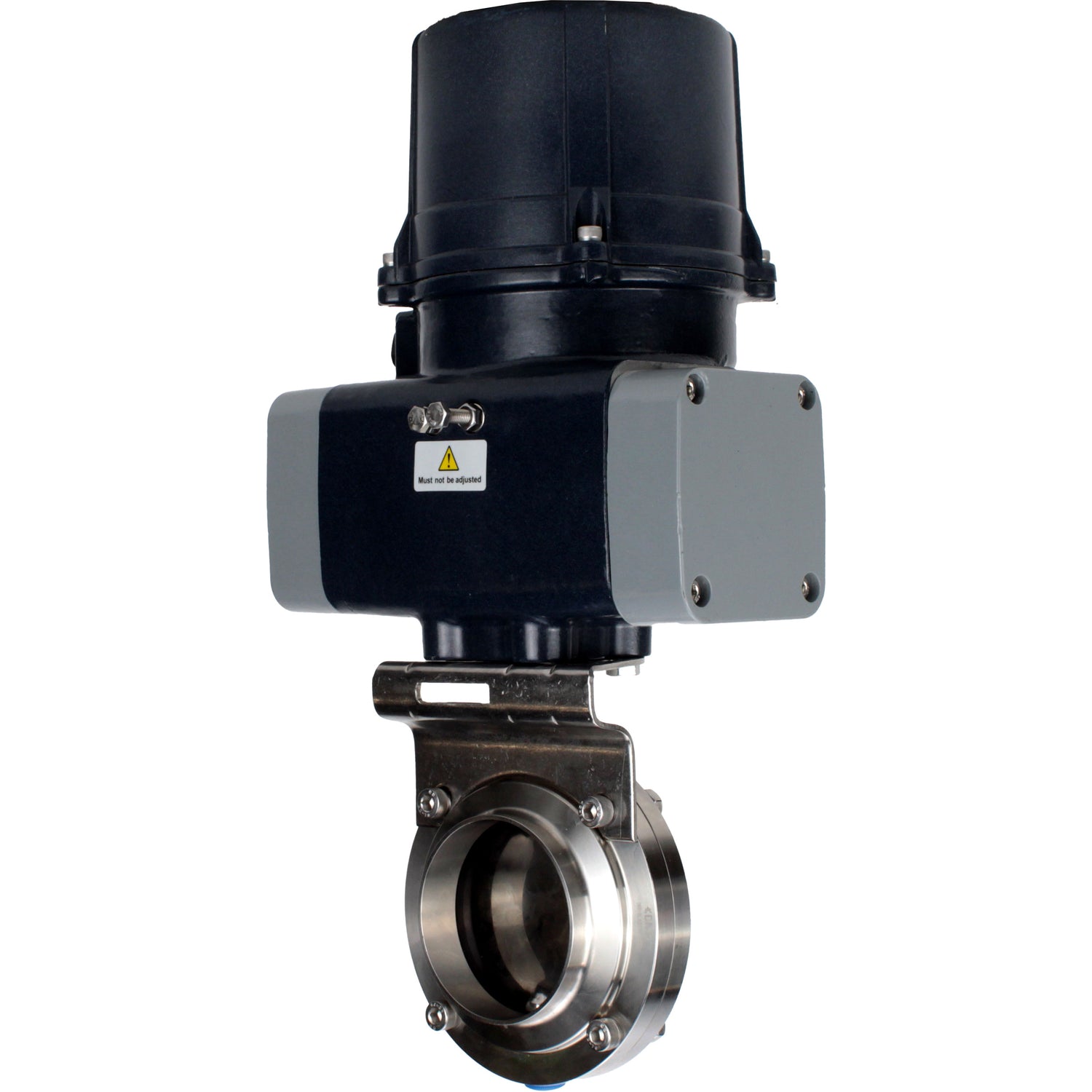

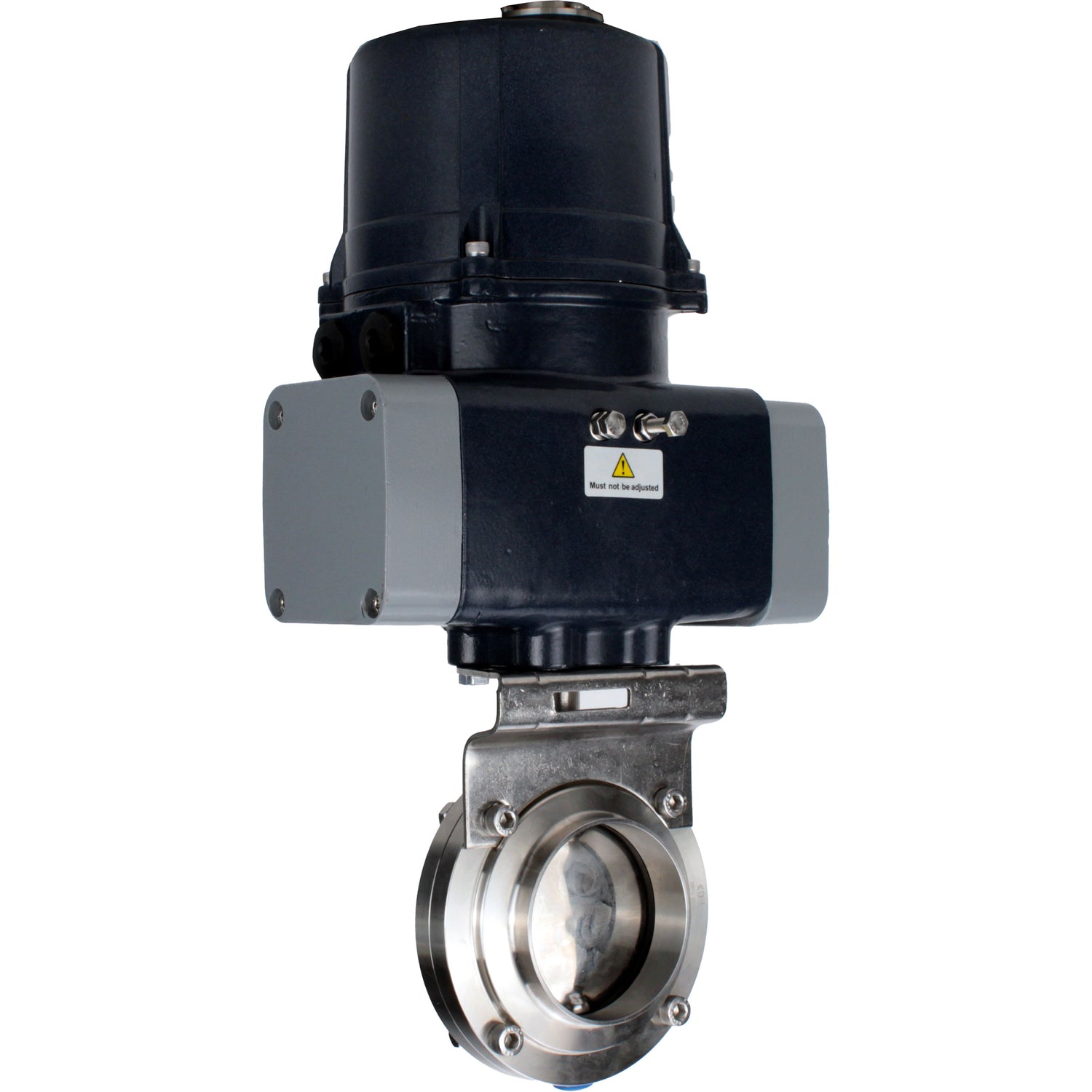

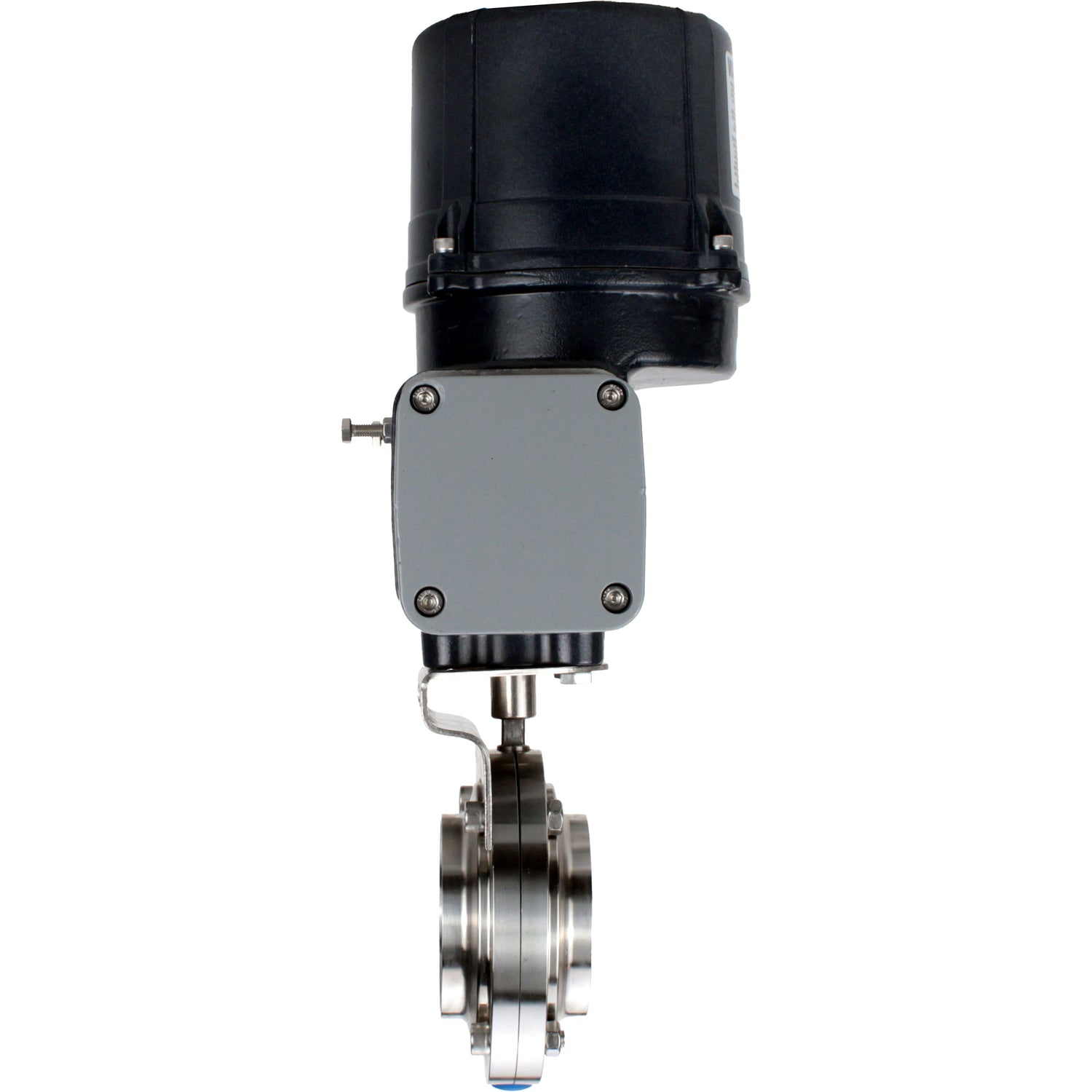

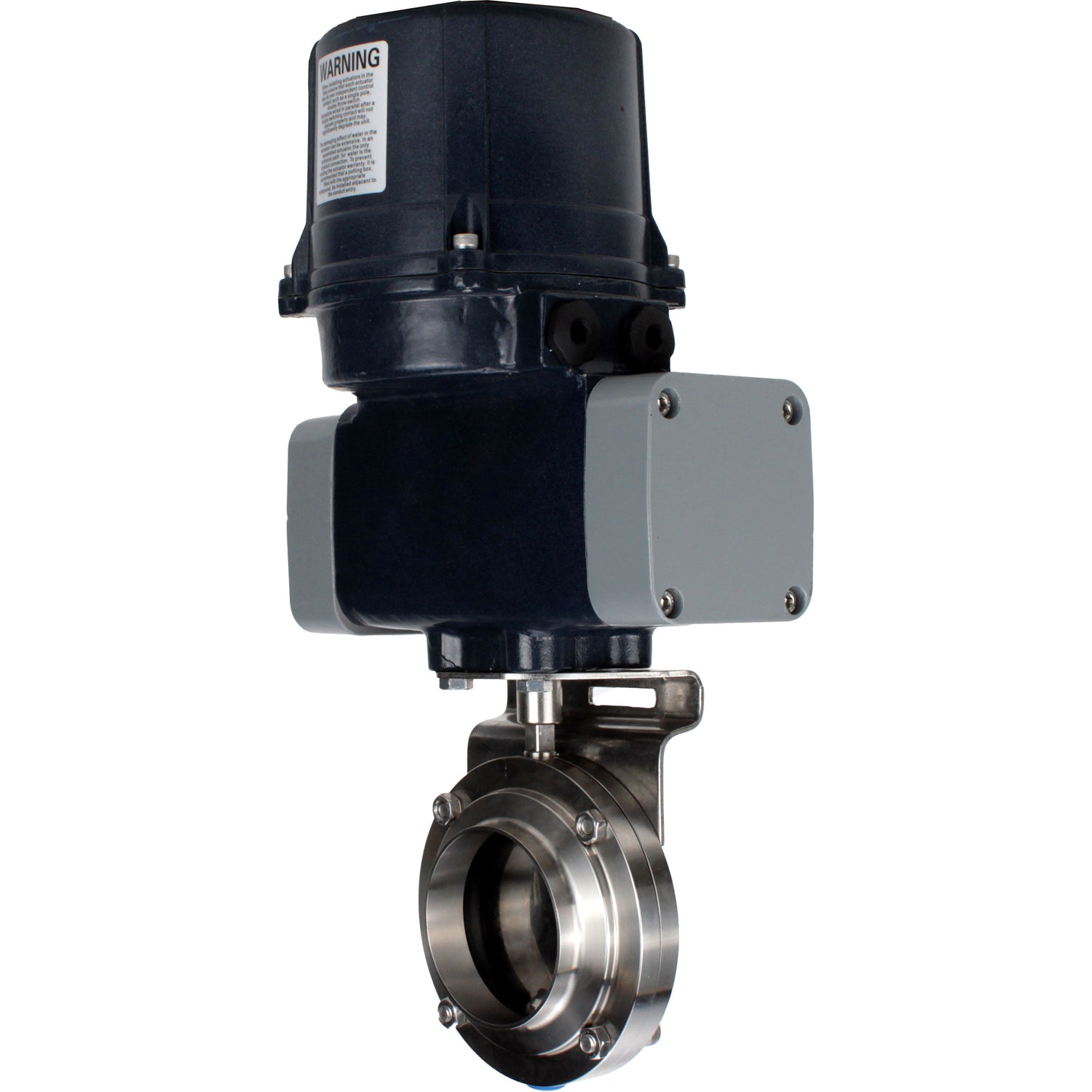

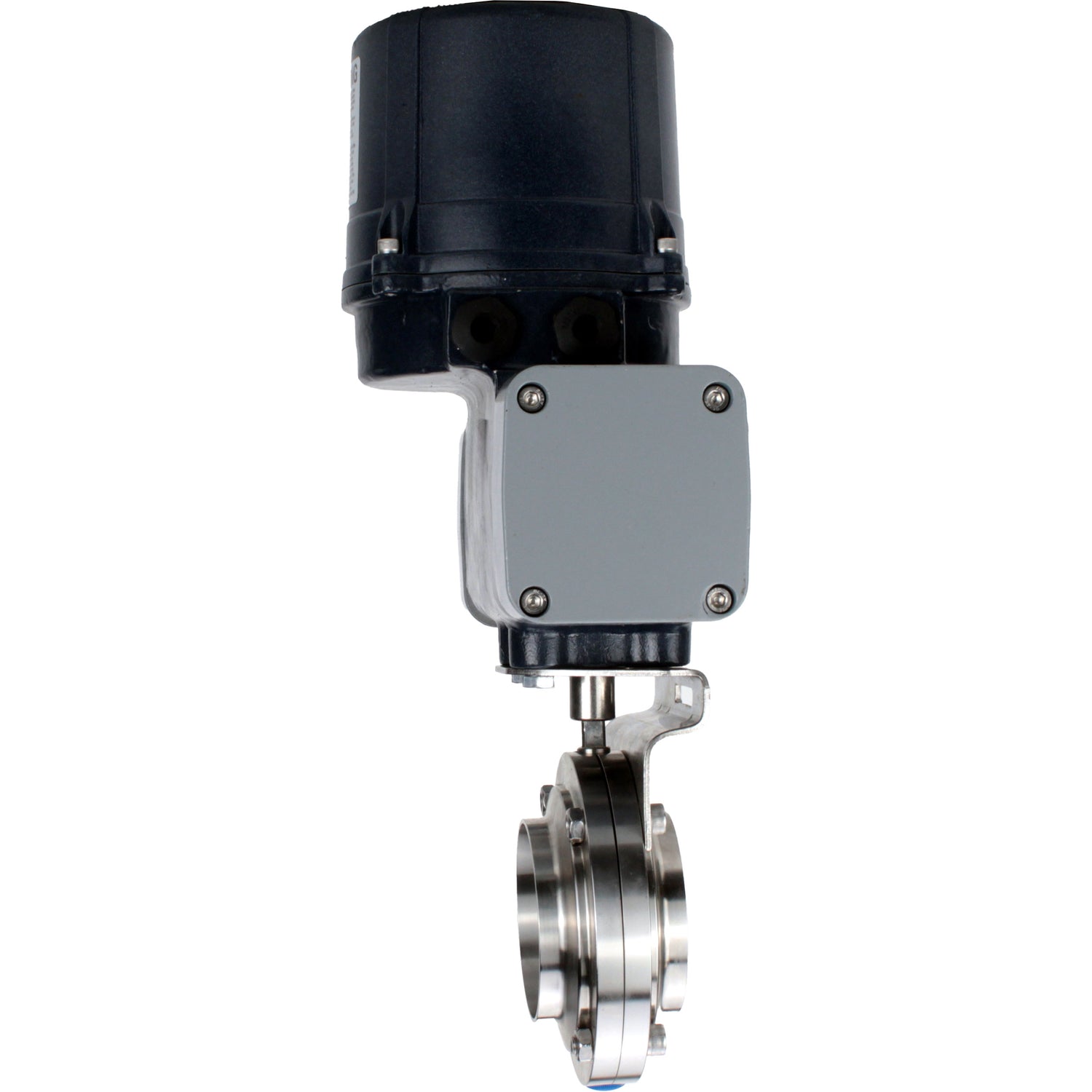

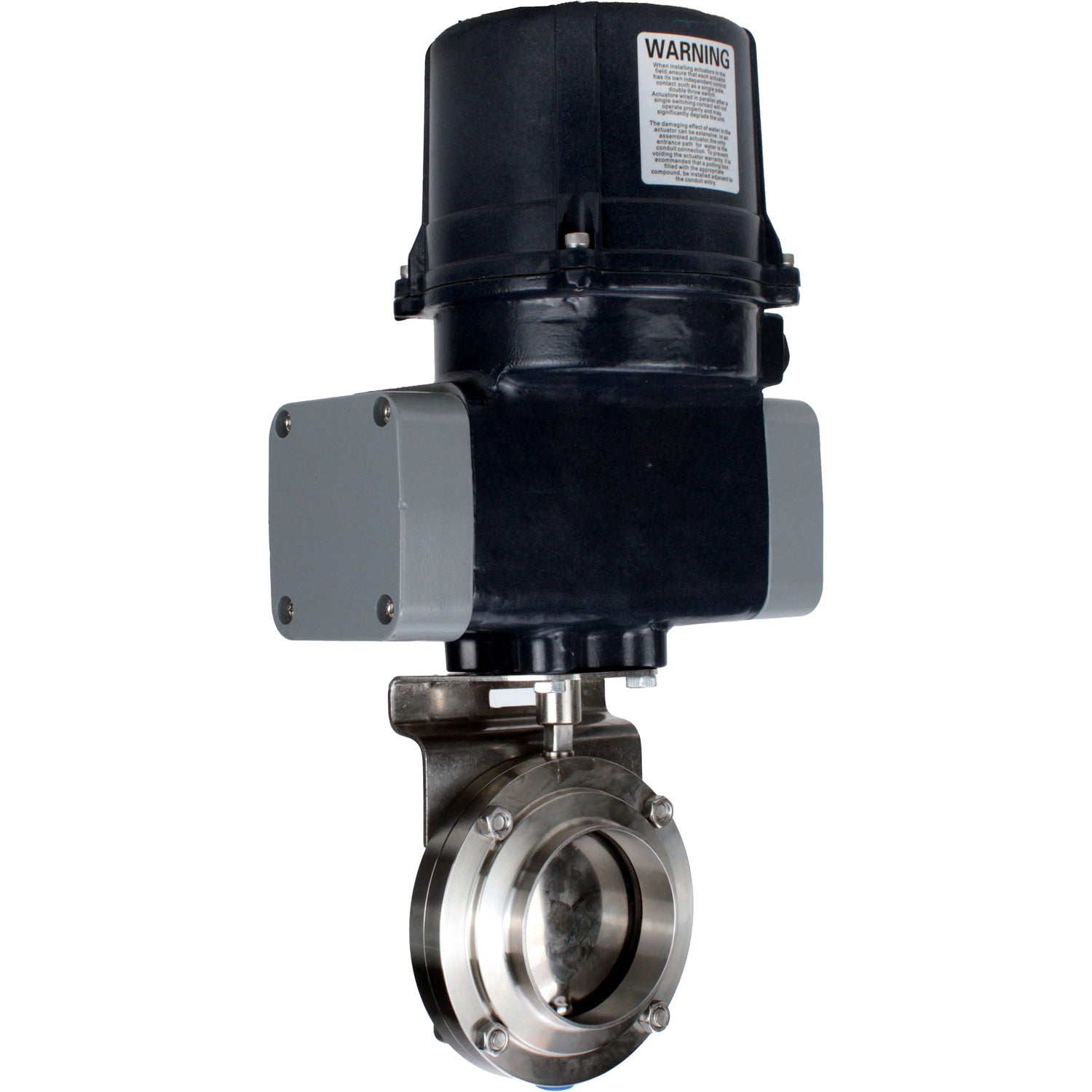

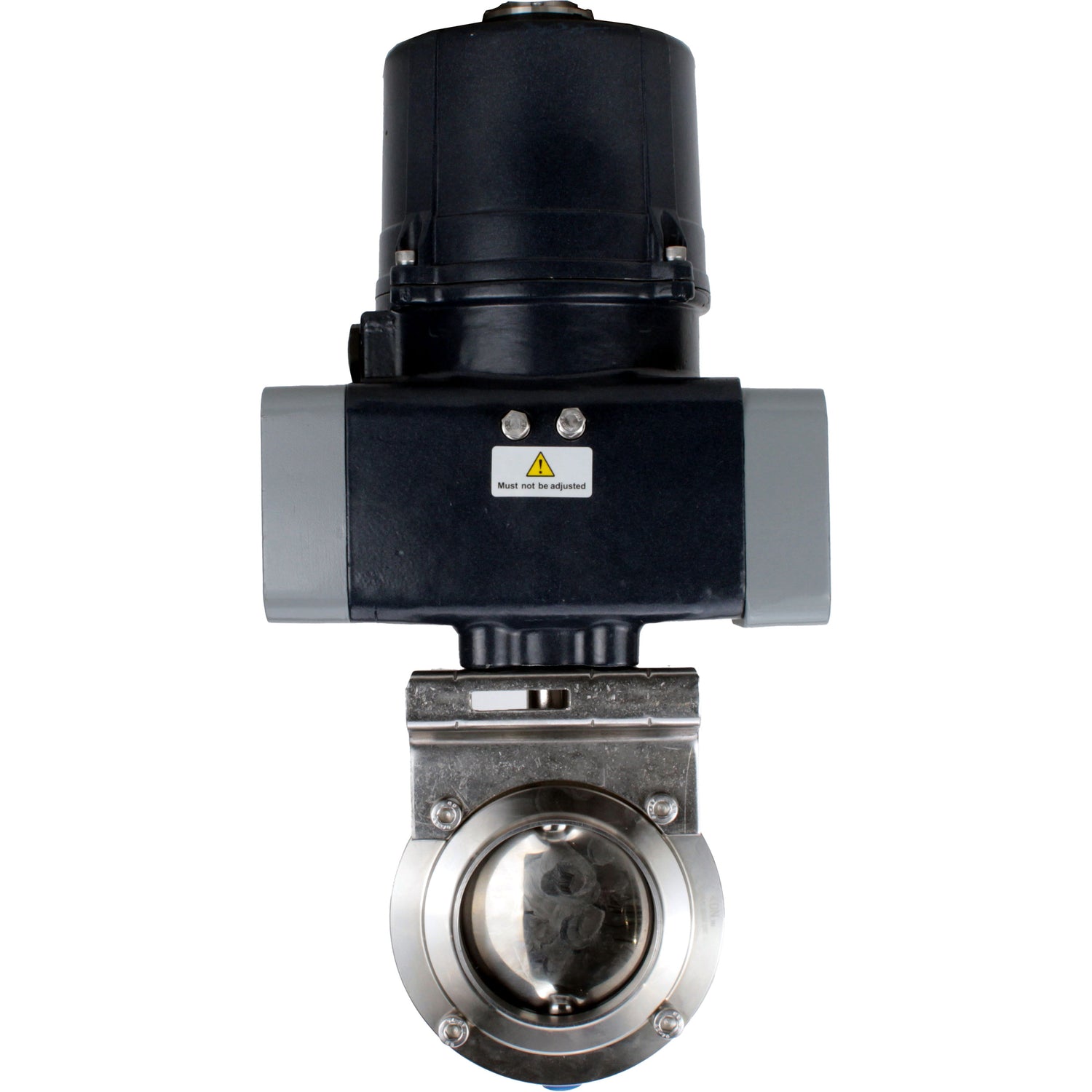

Absperrklappen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
Absperrklappen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC - DN15 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Drehscheiben-Absperrklappe ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.
Elektrischer Stellantrieb mit Federrückstellung ist für die sichere Steuerung von Ventilen oder Klappen im Falle eines Stromausfalls ausgelegt. Sie werden in verschiedenen Industriezweigen eingesetzt. Funktionsprinzip: Dieser Stellantrieb ist im Kurzzeitbetrieb S2 mit einer Einschaltzeit von 20 Minuten anwendbar. Die Stellantriebe werden aus dem Wechselstromnetz 220V 50Hz 1 Phase gespeist. Wenn der Stellantrieb mit Strom versorgt wird, wird das Absperrventil in Bewegung gesetzt und die Feder wird zusammengedrückt. Wenn die Stromversorgung abgeschaltet wird, wird die Feder entspannt, betätigt den Stellantrieb und sorgt für die Rückstellung des Ventilabsperrkörpers in die Ausgangsposition (voll geöffnet oder voll geschlossen).
Technische Merkmale der Absperrklappen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
| Name | Wert |
|---|---|
| Nenndruck, bar | 10 |
| Anschlussart | Klemme |
| Steuerungstyp | Elektrischer Antrieb |
| Anwendung | Lebensmittelindustrie |
| Betriebstemperatur, °C | von -20 bis 135 |
| Dichtheitsklasse | A |
| Ursprungsland | China |
Abmessungen und Maße von Absperrklappen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
| DN | A, mm | D, mm | D1, mm | K, mm |
| 15 | 66 | 34 | 78 | 8x8 |
| 20 | 66 | 34 | 78 | 8x8 |
| 25 | 66 | 50.5 | 78 | 8x8 |
| 32 | 66 | 50.5 | 86 | 8x8 |
| 40 | 70 | 50.5 | 90 | 8x8 |
| 50 | 76 | 64 | 106 | 10x10 |
| 65 | 80 | 91 | 124 | 10x10 |
| 80 | 84 | 106 | 139 | 10x10 |
| 100 | 104 | 119 | 159 | 10x10 |
Abmessungen und Maße von Absperrklappen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
Tabelle der Teile und Materialien für Schmetterlingsventile Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
| Nr. | Teilename | Material |
|---|---|---|
| 1 | Körper | Edelstahl AISI 304 |
| 2 | Dreheinheit | Edelstahl AISI 304 |
| 3 | Scheibe | Edelstahl AISI 304 |
| 4 | Sitzdichtung | EPDM |
| 5 | Nuss | Stahl A2~70 |
| 6 | Bolzen | Stahl A2~70 |
| 7 | Stecker | ABS-Kunststoff |
Skizze der Teile und Materialien von Drehscheiben-Schieberventilen Elephant WBV3131S-2W-C-H klumpig, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC
Technische Parameter der Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, Quadrat 14x14-27x27, Drehmoment 30-300Nm
| Name | Wert |
|---|---|
| Typ des elektrischen Stellantriebs | Vierteldrehung mit Feder-Rückstellung |
| Versorgungsspannung, V | 220V |
| Drehwinkel, ° | 90 ± 5 |
| Mechanischer Anschlag | Ja |
| Durchschnittliche Lebensdauer, Öffnungs-/Schließzyklen | 100,000 |
| Gehäuseschutzart, IP | 67 |
| Explosionsschutz | NEIN |
| Umgebungstemperatur, °C | -25°C bis +65°C |
| Herstellungsland | China |
Abmessungen und Maße von elektrischen Vierteldreh-Antrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm
| Modell | A | B | C | D | E | H |
| QTSA-N-003EM-O0-220VAC | 229 | 303 | 162 | 145 | 75 | 17 |
| QTSA-N-005EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-007EM-O0-220VAC | 266 | 380 | 199 | 177 | 96 | 19 |
| QTSA-N-014EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-020EM-O0-220VAC | 377 | 436 | 240 | 206 | 120 | 25 |
| QTSA-N-030EM-O0-220VAC | 406 | 535 | 280 | 260 | 120 | 30 |
Skizze der Abmessungen und Maße von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm
Teile- und Materialtabelle für Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm
| Nr. | Teilename | Material |
|---|---|---|
| 1 | Obere Abdeckung | Aluminiumlegierung ADC12 |
| 2 | Gehäuse | Aluminiumlegierung AL104 |
| 3 | Seitenabdeckung | Aluminiumlegierung ADC12 |
| 4 | Kabelverschraubung | Nylon |
| 5 | Rückholfedern | Federstahl |
| 6 | Kolben | Aluminiumlegierung ADC12 |
| 7 | Trennblock | Kohlenstoffstahl 45 |
| 8 | Antriebsmechanismus | Legierter Stahl 40Cr |
| 9 | Sichtfenster | Gehärtetes Glas |
| 10 | Kabelverschraubung (feuerfest) | Feuerfestes Nylon |
| 11 | Heizung | Keramik |
| 12 | Elektromotor | Integrierte Montage |
| 13 | Einstellnocke | Aluminiumlegierung ADC12 |
| 14 | Grenz-Mikroschalter | Integrierte Montage |
| 15 | Montageplatte | Kohlenstoffstahl Q235 |
| 16 | Abtriebswelle | Kohlenstoffstahl 45 |
| 17 | Lager | Edelstahl |
| 18 | Positionsanzeige | Nylon |
| 19 | Kondensator | Verbundwerkstoff |
| 20 | Klemmenblock | Integrierte Montage |
Skizze der Teile und Materialien von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm
