Absperrklappen Elephant WBV3131S-2W-T-H mit Gewinde, Gehäuse - lebensm – Valve Elephant
Elephant  |  SKU: D050-70843

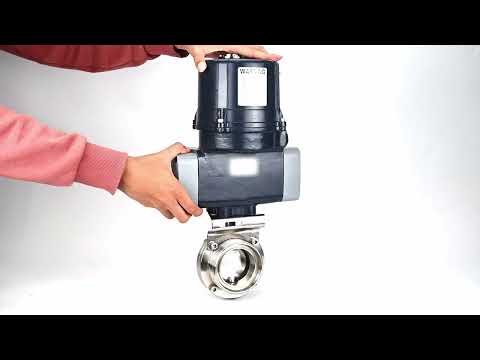

Absperrklappen Elephant WBV3131S-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

€6.514,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Drehscheiben-Absperrklappe ist für den Einsatz als Absperr- oder Regelventile zur Durchflussregelung in Wärmelieferungssystemen, Wasserversorgungssystemen, in technologischen Prozessen der Lebensmittel-, Chemie-, Öl- und Gas-, Zellstoff- und Papierindustrie sowie anderen Branchen konzipiert.

Elektrischer Stellantrieb mit Federrückstellung ist für die sichere Steuerung von Ventilen oder Dämpfern bei Ausfall der Stromversorgungsspannung ausgelegt. Sie werden in verschiedenen Industriezweigen eingesetzt. Funktionsprinzip: Dieser Stellantrieb ist im Kurzzeitbetrieb S2 mit einer Einschaltdauer von 20 Minuten anwendbar. Die Stellantriebe werden aus dem Wechselstromnetz 220V 50Hz 1 Phase gespeist. Wenn der Stellantrieb mit Strom versorgt wird, wird das Absperrventil in Bewegung gesetzt und die Feder wird zusammengedrückt. Wenn die Stromversorgung abgeschaltet wird, wird die Feder entspannt, betätigt den Stellantrieb und sorgt für die Rückführung des Absperrkörpers des Ventils in die Ausgangsposition (voll geöffnet oder voll geschlossen).





Technische Merkmale von Absperrklappen Elephant WBV3131E-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

Name Wert
Nenn­druck, bar 10
Anschlussart Kupplung (Gewinde)
Steuerungstyp Elektrischer Antrieb
Anwendung Lebensmittelindustrie
Betriebstemperatur des Mediums, °C von -20 bis 135
Dichtheitsklasse A
Ursprungsland China





Abmessungen und Maße von Absperrklappen Elephant WBV3131E-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC

DN A, mm DN, mm D1, mm K, mm G
15 66 15 78 8x8 Rd34x1/8
20 66 19 78 8x8 Rd44x1/6
25 66 25 78 8x8 Rd52x1/6
32 70 31 86 8x8 Rd58x1/6
40 74 37 90 8x8 Rd65x1/6
50 76 49 106 10x10 Rd78x1/6
65 80 66 124 10x10 Rd95x1/6
80 84 81 139 10x10 Rd110x1/4
100 104 100 159 10x10 Rd130x1/4

Abmessungen und Maße von Absperrklappen Elephant WBV3131E-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC





Tabelle der Teile und Materialien für Schmetterlingsventile Elephant WBV3131E-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

NEIN. Teilename Material
1 Körper Edelstahl AISI 304
2 Rotierende Baugruppe Edelstahl AISI 304
3 Scheibe Edelstahl AISI 304
4 Sitzdichtung Silizium
5 Nuss Stahl A2~70
6 Bolzen Stahl A2~70
7 Stecker Kunststoff ABS

Skizze der Teile und Materialien von Drehscheiben-Absperrklappen Elephant WBV3131E-2W-T-H mit Gewinde, Gehäuse - lebensmittelechter Edelstahl AISI 304, Scheibe - Edelstahl AISI 304, Dichtung - Silikon, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC





Technische Parameter der Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, Quadrat 14x14-27x27, Drehmoment 30-300Nm

Name Wert
Typ des elektrischen Stellantriebs Vierteldrehung mit Feder-Rückstellung
Versorgungsspannung, V 220V
Drehwinkel, ° 90 ± 5
Mechanischer Anschlag Ja
Durchschnittliche Lebensdauer, Öffnungs-/Schließzyklen 100,000
Gehäuseschutzart, IP 67
Explosionsschutz NEIN
Umgebungstemperatur, °C -25°C bis +65°C
Herstellungsland China





Abmessungen und Maße von elektrischen Vierteldreh-Antrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Modell A B C D E H
QTSA-N-003EM-O0-220VAC 229 303 162 145 75 17
QTSA-N-005EM-O0-220VAC 266 380 199 177 96 19
QTSA-N-007EM-O0-220VAC 266 380 199 177 96 19
QTSA-N-014EM-O0-220VAC 377 436 240 206 120 25
QTSA-N-020EM-O0-220VAC 377 436 240 206 120 25
QTSA-N-030EM-O0-220VAC 406 535 280 260 120 30

Skizze der Abmessungen und Maße von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm





Teile- und Materialtabelle für Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Nr. Teilename Material
1 Obere Abdeckung Aluminiumlegierung ADC12
2 Gehäuse Aluminiumlegierung AL104
3 Seitenabdeckung Aluminiumlegierung ADC12
4 Kabelverschraubung Nylon
5 Rückholfedern Federstahl
6 Kolben Aluminiumlegierung ADC12
7 Trennblock Kohlenstoffstahl 45
8 Antriebsmechanismus Legierter Stahl 40Cr
9 Sichtfenster Gehärtetes Glas
10 Kabelverschraubung (feuerfest) Feuerfestes Nylon
11 Heizung Keramik
12 Elektromotor Integrierte Montage
13 Einstellnocke Aluminiumlegierung ADC12
14 Grenz-Mikroschalter Integrierte Montage
15 Montageplatte Kohlenstoffstahl Q235
16 Abtriebswelle Kohlenstoffstahl 45
17 Lager Edelstahl
18 Positionsanzeige Nylon
19 Kondensator Verbundwerkstoff
20 Klemmenblock Integrierte Montage

Skizze der Teile und Materialien von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Bewertungen (0)

Dokumentation
nullButterfly valve Elephant WBV3131x-2W-T-H
nullElectric quarter-turn actuator ELEPHANT QTSA-N-xEM-O0-220VAC spring return
