Elephant  |  SKU: D040-09153

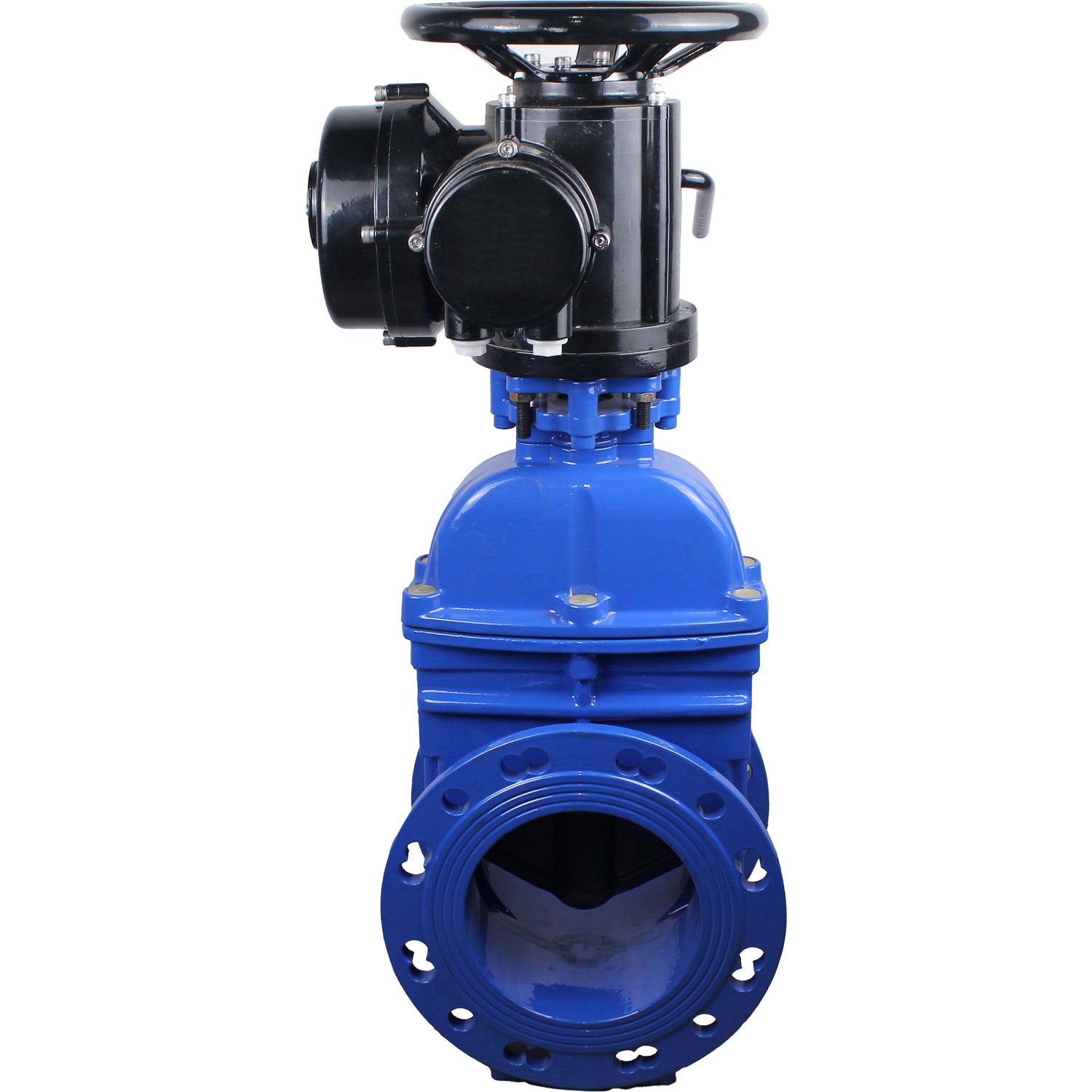

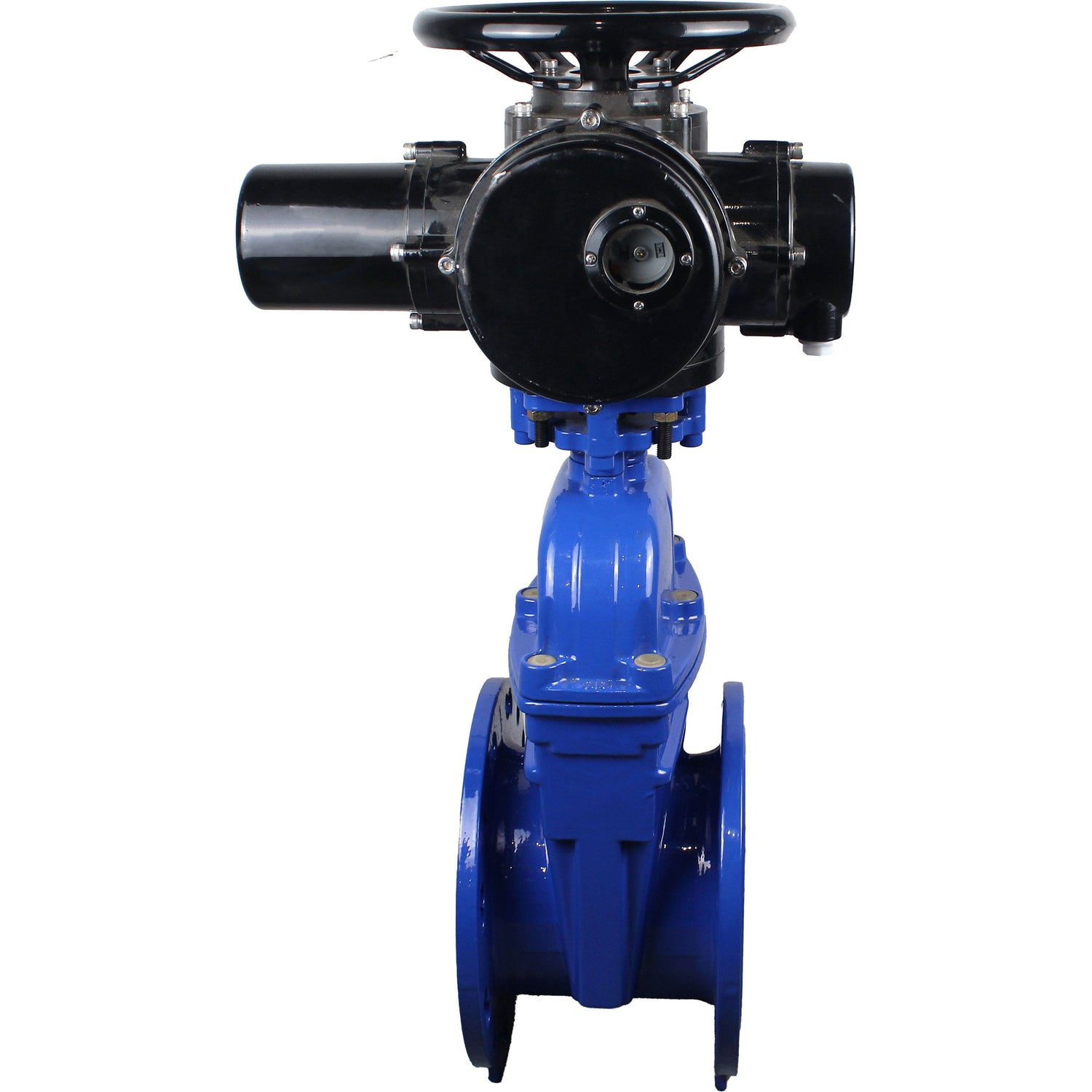

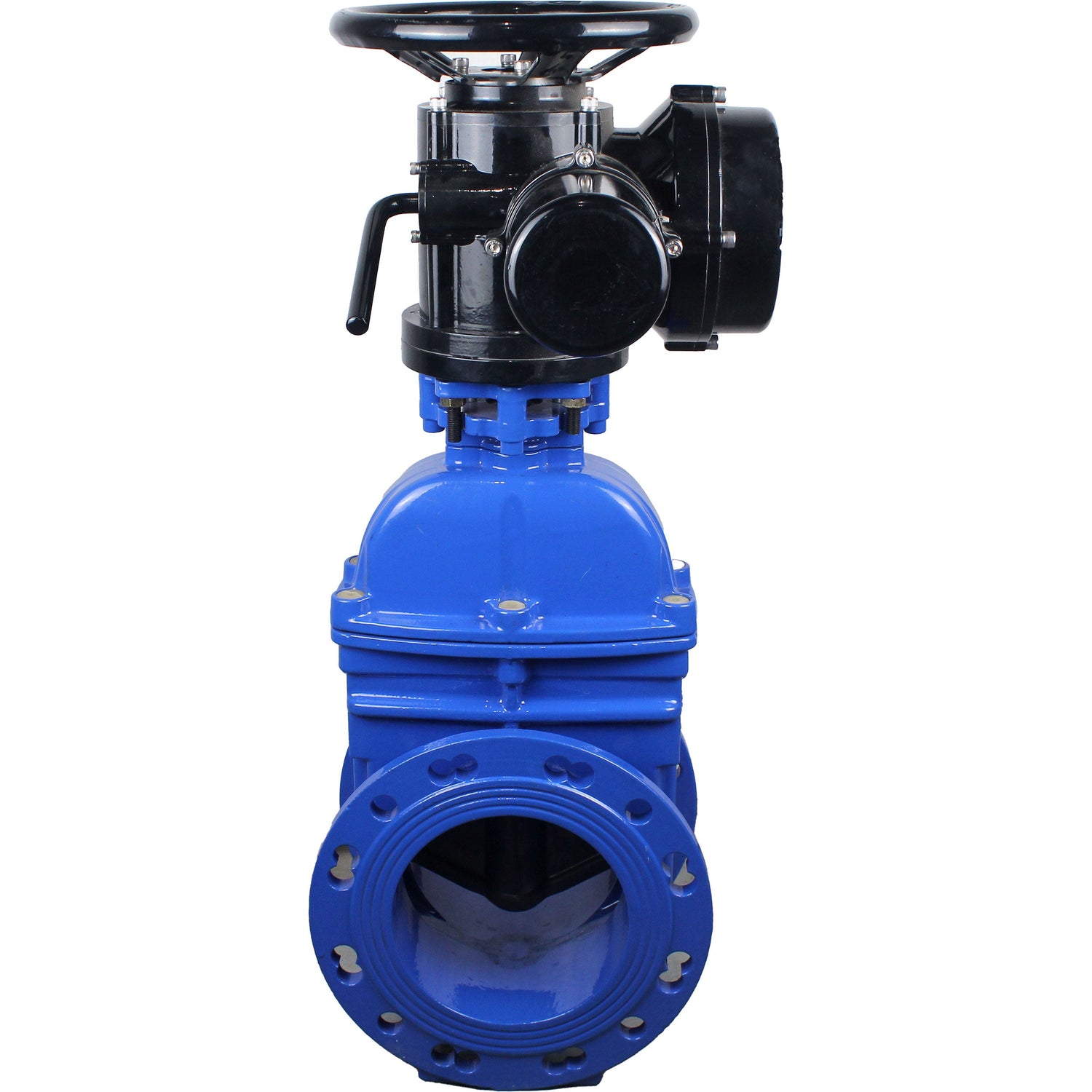

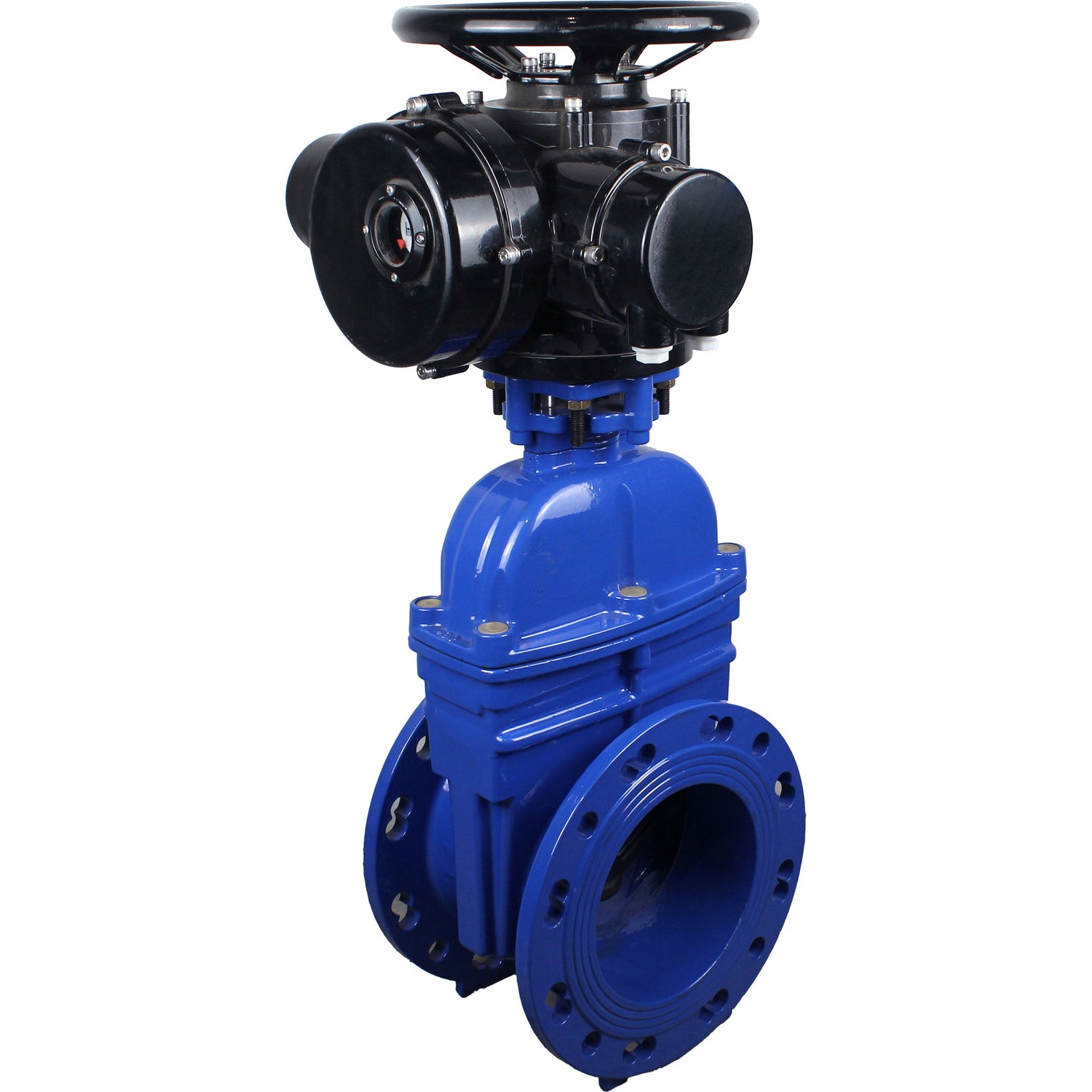

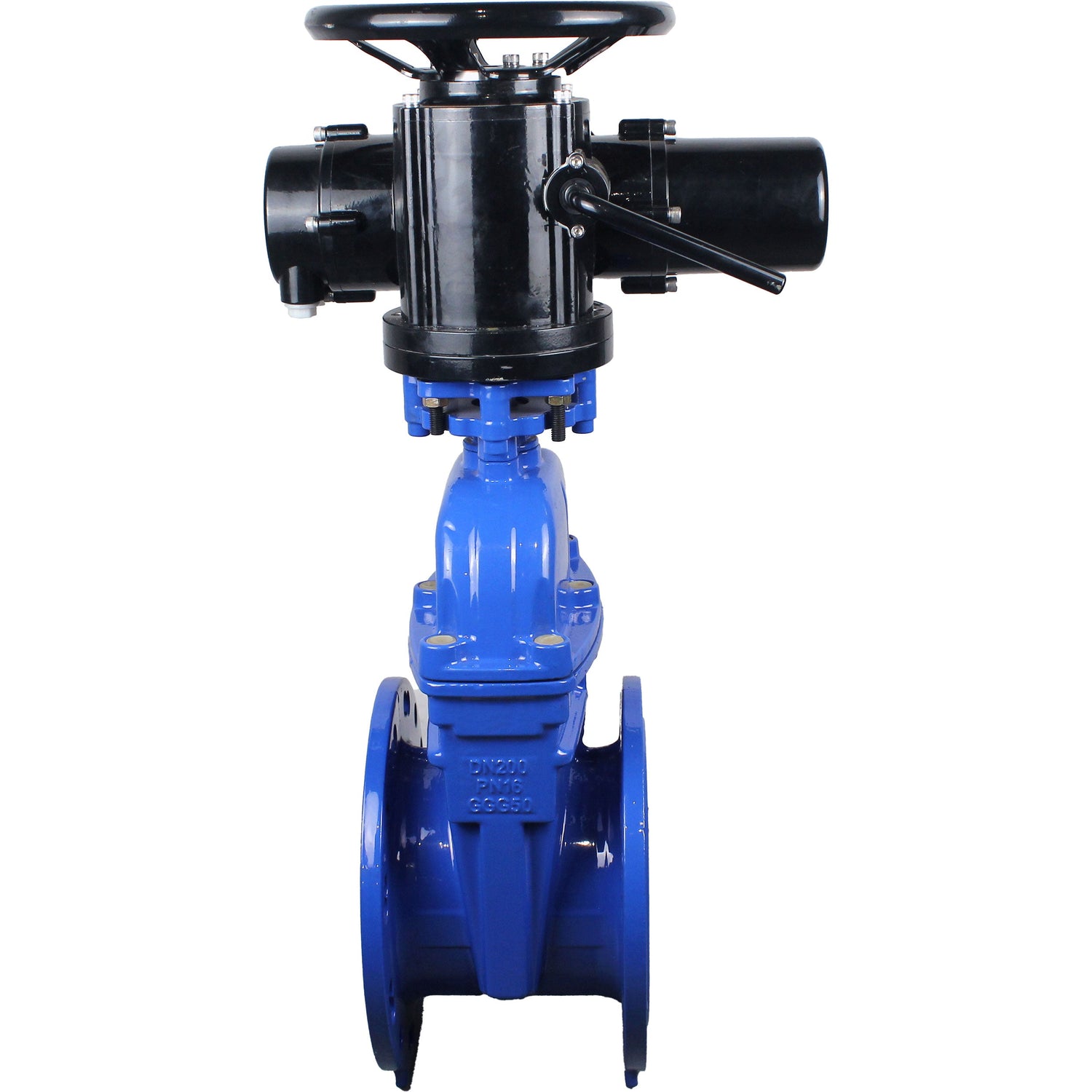

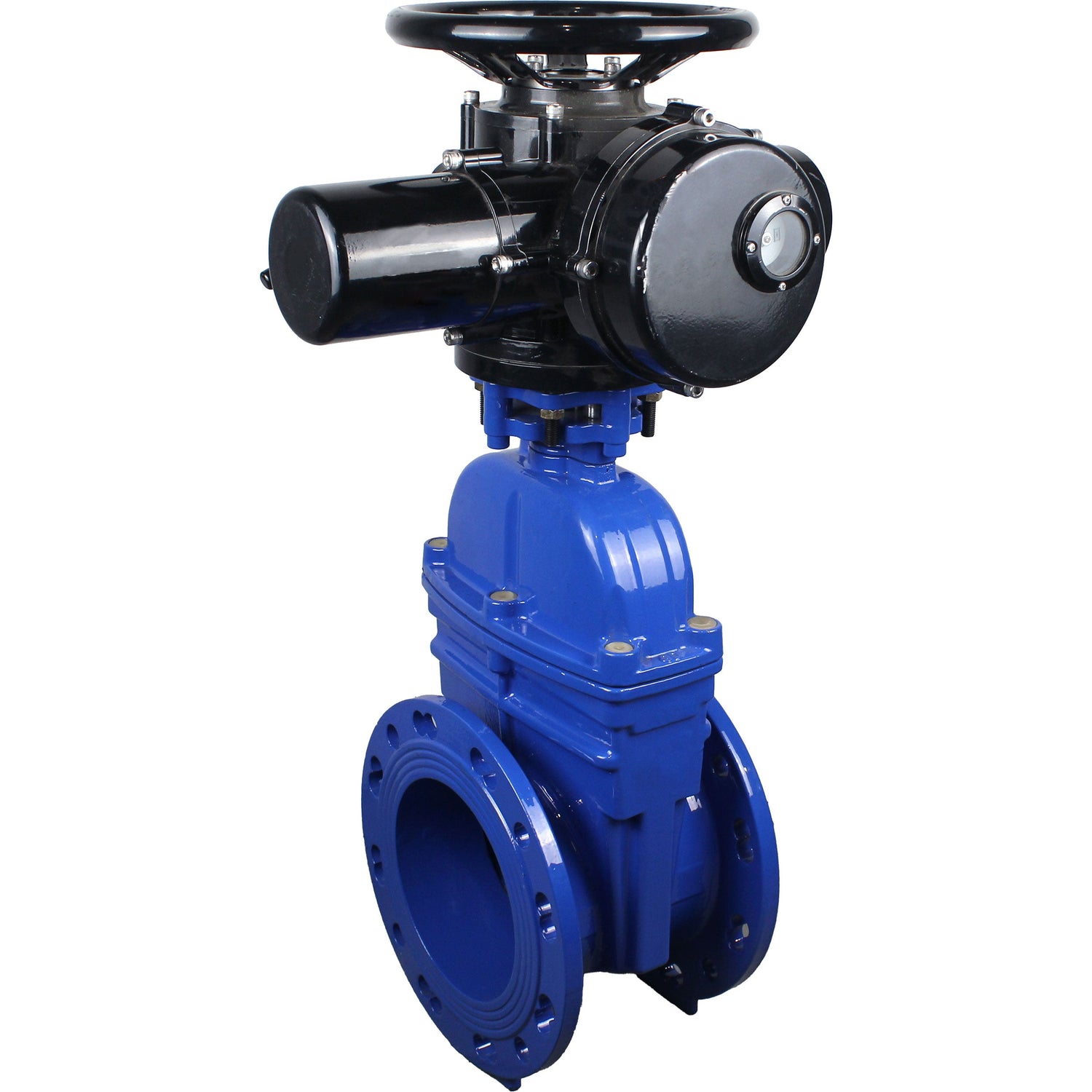

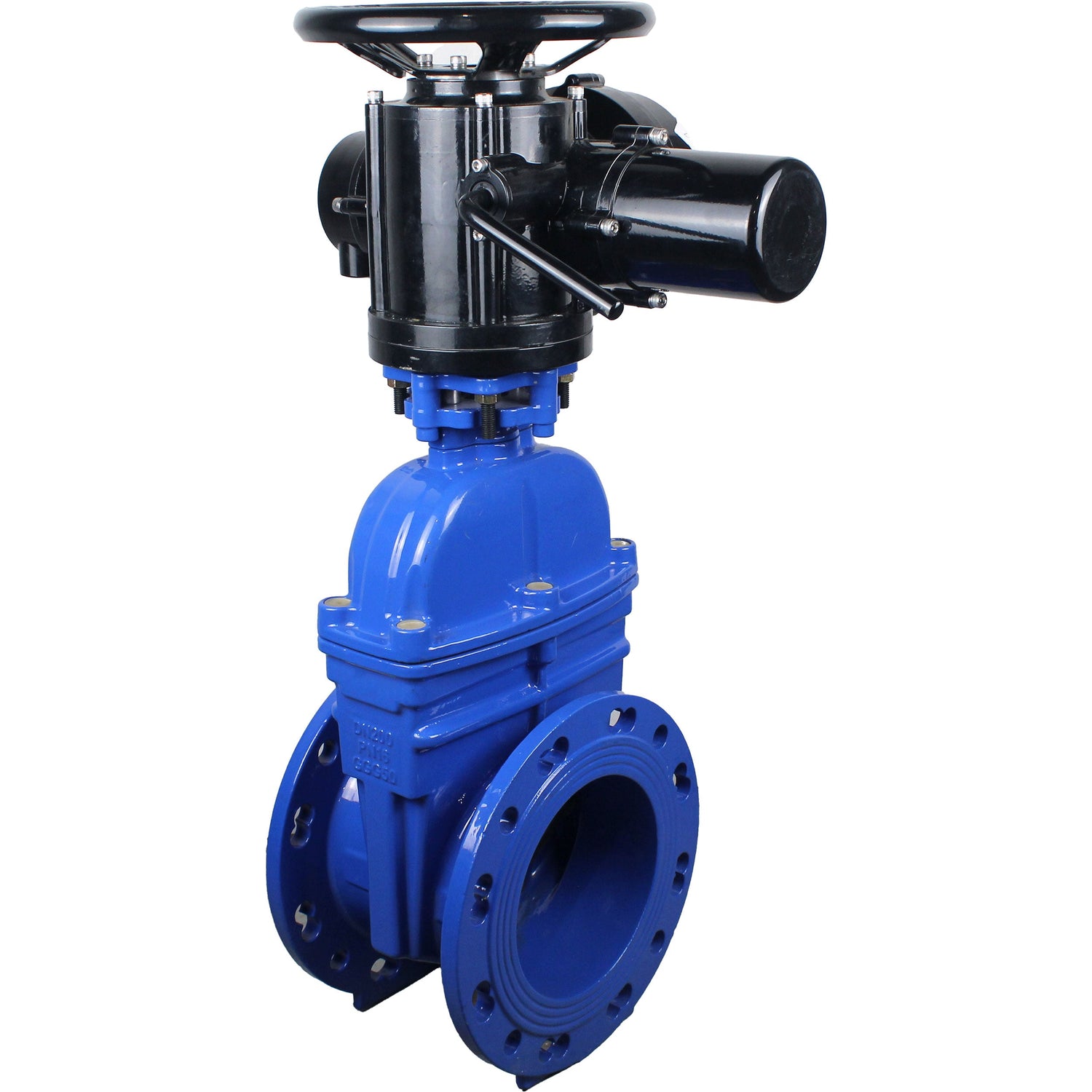

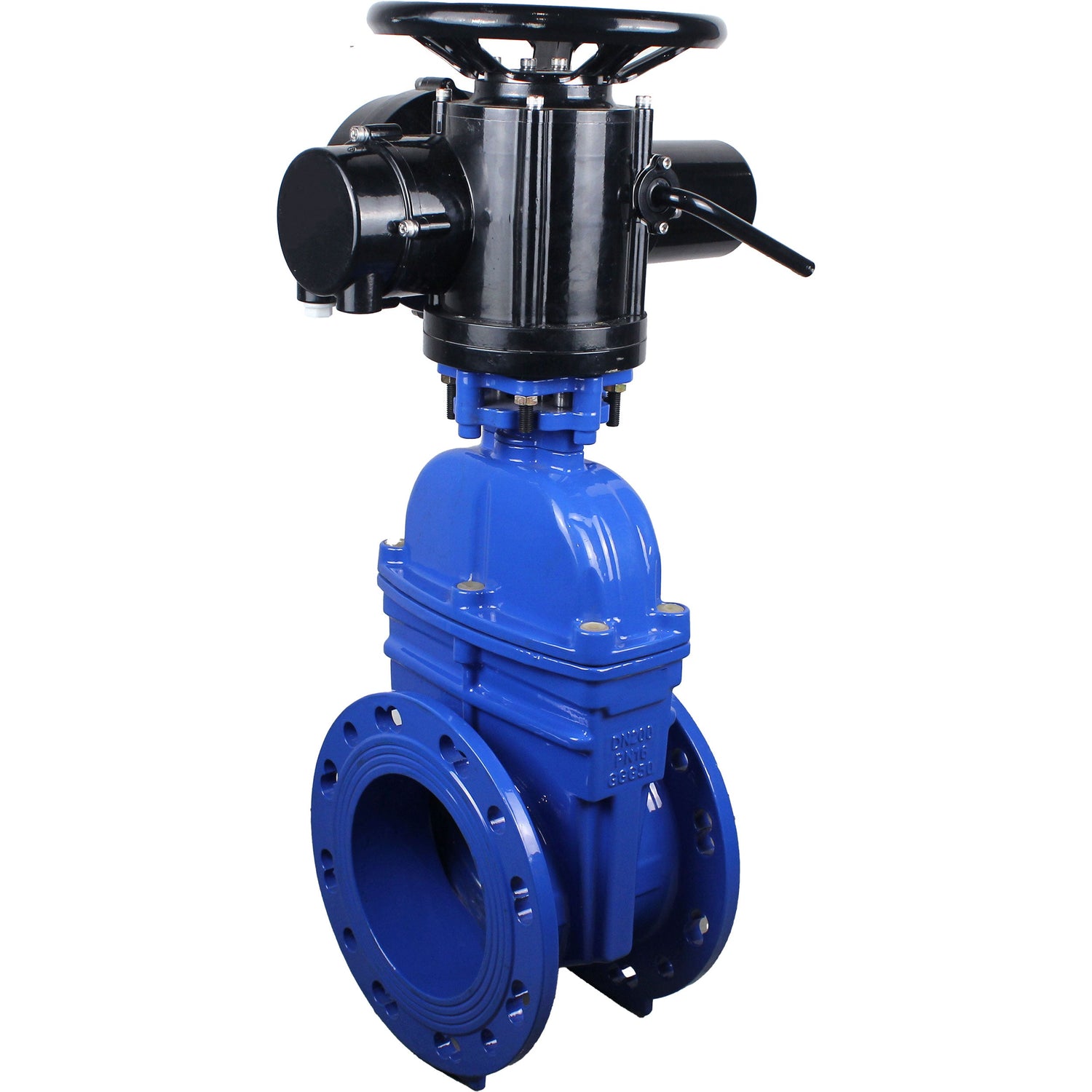

Wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-retractable, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-380VAC-U1 five-jaw

€1.346,15
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off body.






Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-retractable, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-380VAC-U1 five-jaw

Nominal diameter DN, mm

50–250

Operating pressure PN, bar

10, 16

Working medium temperature t, °C

From 0 to 80

Working medium

Water, lightly contaminated liquids with up to 5% suspended particles

Flow direction

Two-way

Type of control

For electric actuator

Connection to pipeline

Flanged

Body material

Cast iron GGG50

Closing element material (wedge)

Cast iron GGG50 (with EPDM rubber lining)

Areas of application

Heating and water supply systems; industrial pipelines

Service life, years

10


Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-retractable, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-380VAC-U1 five-jaw

DN L, mm D, mm D1, mm H, mm L1, mm
50 150 165 125 258 411
65 170 185 145 258 411
80 180 200 160 258 411
100 190 220 180 258 411
125 200 250 210 258 411
150 210 285 240 258 411
200 230 340 295 290 470
250 250 405 350 290 470




Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged, wedge - rubber-coated, spindle - non-retractable, body - cast iron, seal - EPDM, with OST flange with multi-turn electric drive MT-N-EM-O2-380VAC-U1 five-jaw

№

Part name

Material

1

Body

Cast iron GGG50

2

Wedge

Cast iron GGG50 + EPDM

3

Stem nut

Brass

4

Stem

Stainless steel SS420

5

Cover

Cast iron GGG50

6

Ring

Brass



Technical parameters of electric actuators MT-N-EM-O2-380VAC five cam actuators

Type of electric actuator

Multi-turn

Type of motor

Asynchronous

Cable gland

Waterproof G1/2

Housing protection class

IP67

Winding insulation class

F

Ambient temperature, °C

From -30 to +70

Ambient humidity

≤95% (at 25°C)

Explosion-proof protection

No

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Industriewasser
  • Anwendungen
    Wasserversorgung, Heizung, Industrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen + EPDM

Bewertungen (0)

Dokumentation
nullMulti-turn actuator ELEPHANT MT-N-xEM-O2-x-U1 five cam actuator
nullWedge gate valve ELEPHANT GVWN1414E-2W-F DN50-250 10 16 bar cast iron flanged with ISO-flange and square stem for electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-09153DN10016 bar €1.346,15 Ausverkauft
    D040-09154DN12516 bar €1.712,51 Ausverkauft
    D040-09155DN15016 bar €1.754,66 Ausverkauft
    D040-09156DN20016 bar €2.026,09 Ausverkauft
    D040-09157DN25016 bar €2.292,08 Ausverkauft
    D040-09150DN5016 bar €1.262,85 Ausverkauft
    D040-09151DN6516 bar €1.288,65 Ausverkauft
    D040-09152DN8016 bar €1.309,57 Ausverkauft
