Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rub – Valve Elephant
1 16
Elephant  |  SKU: D040-08784

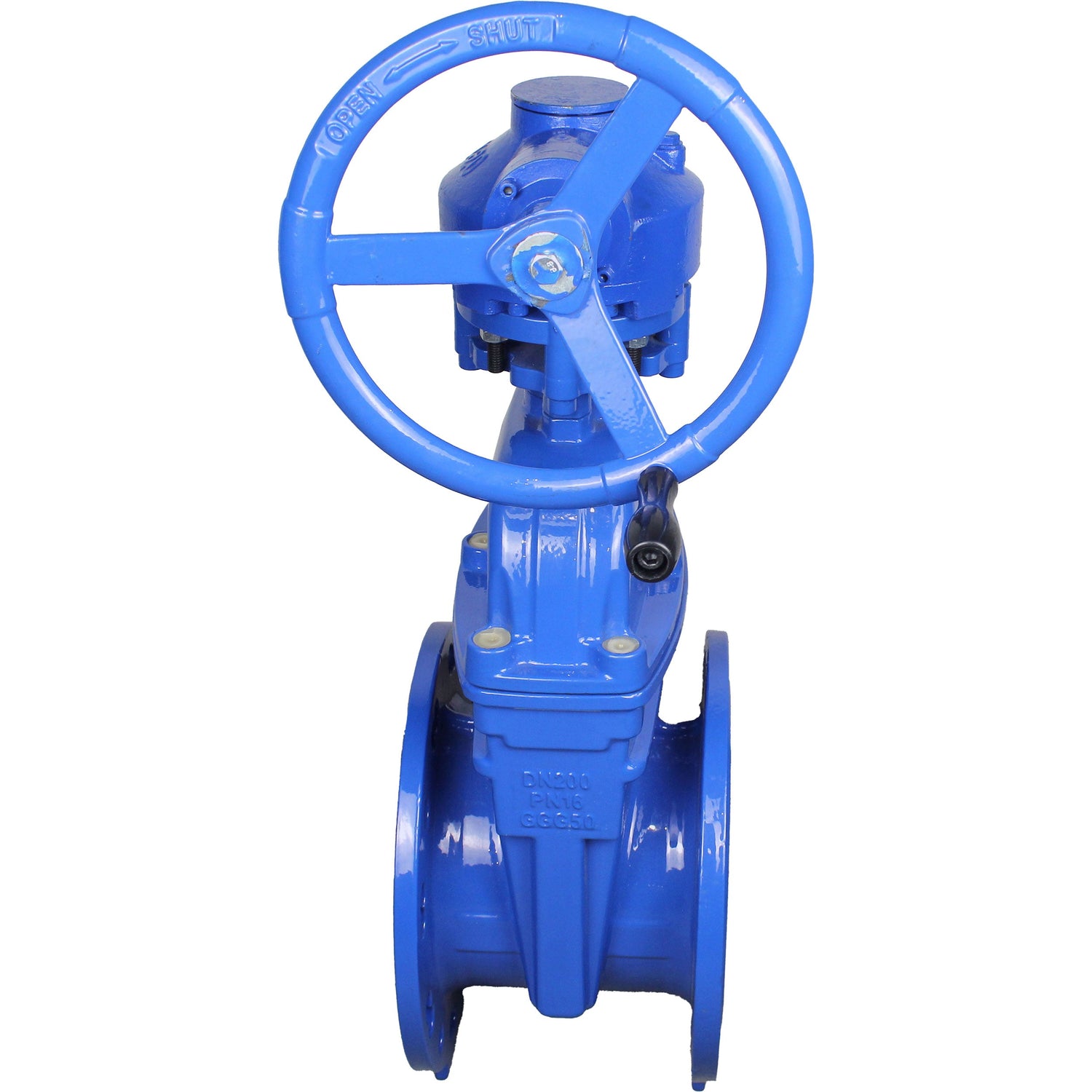

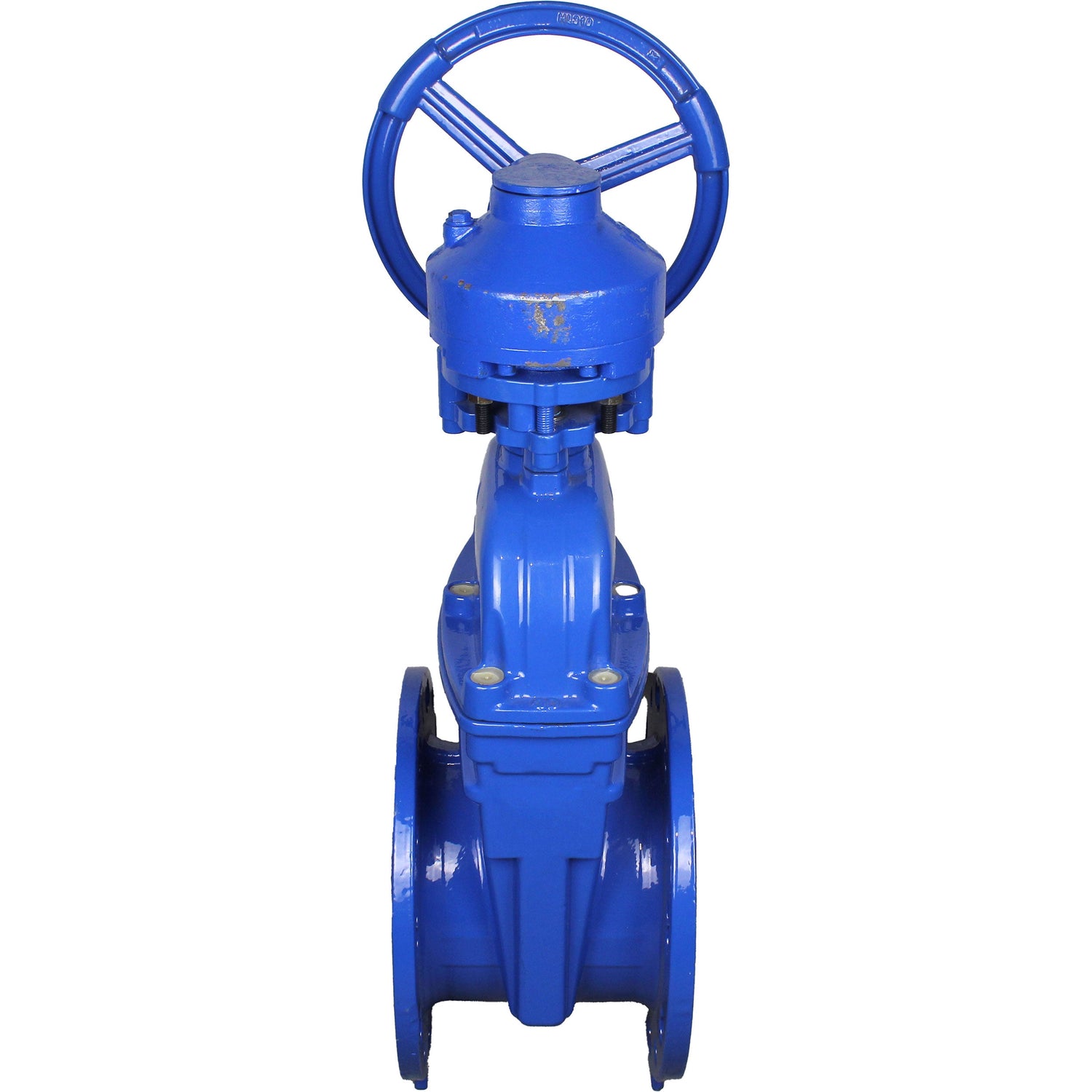

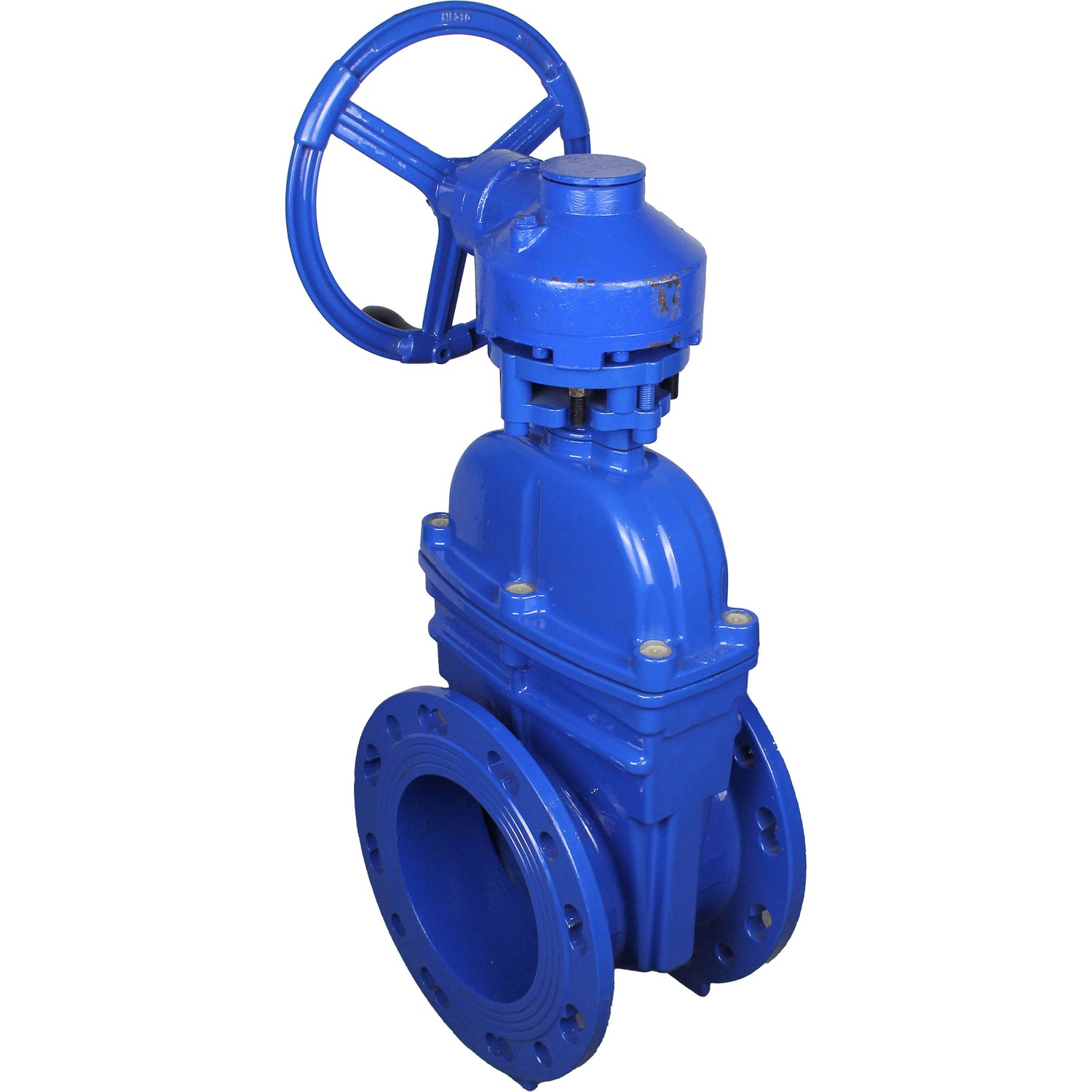

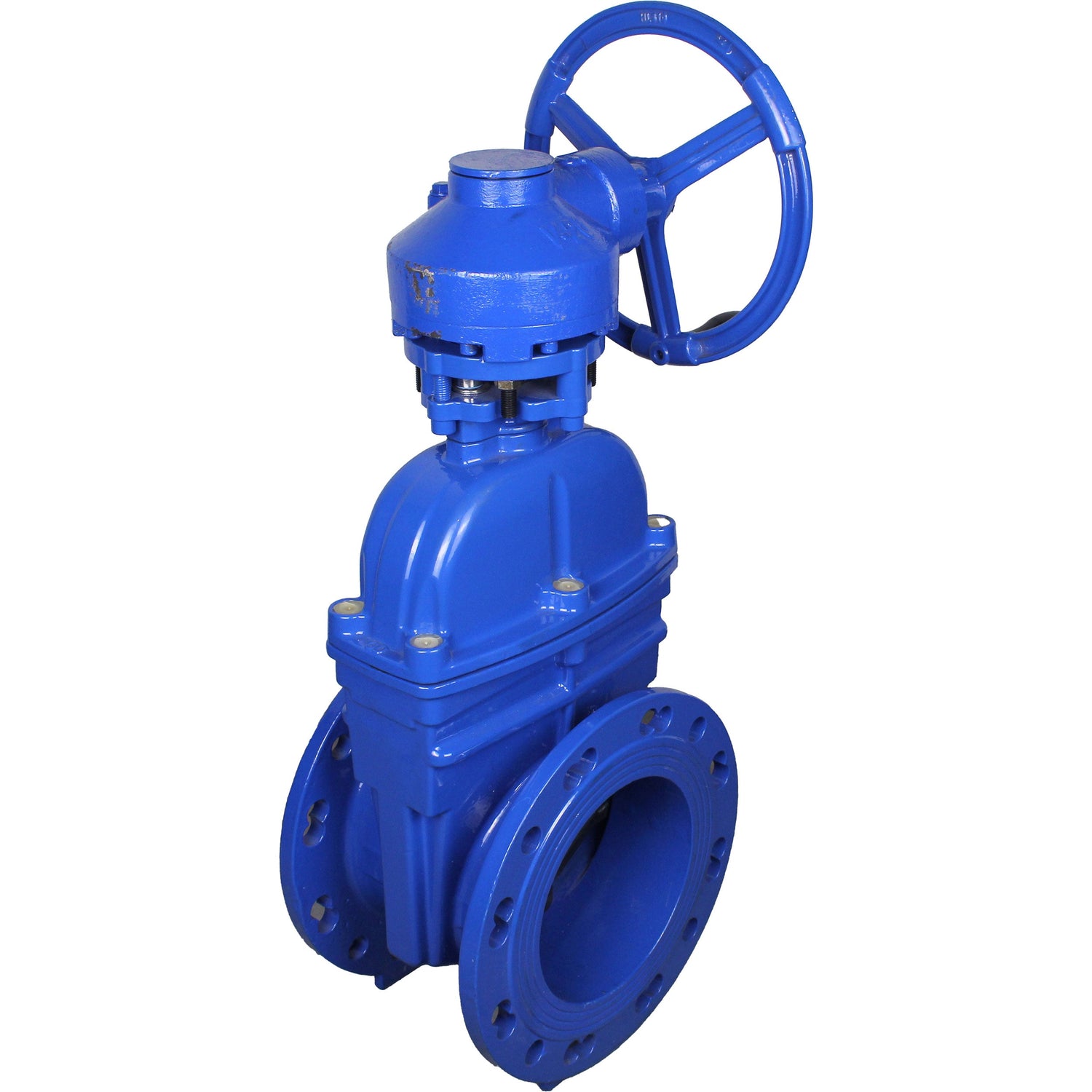

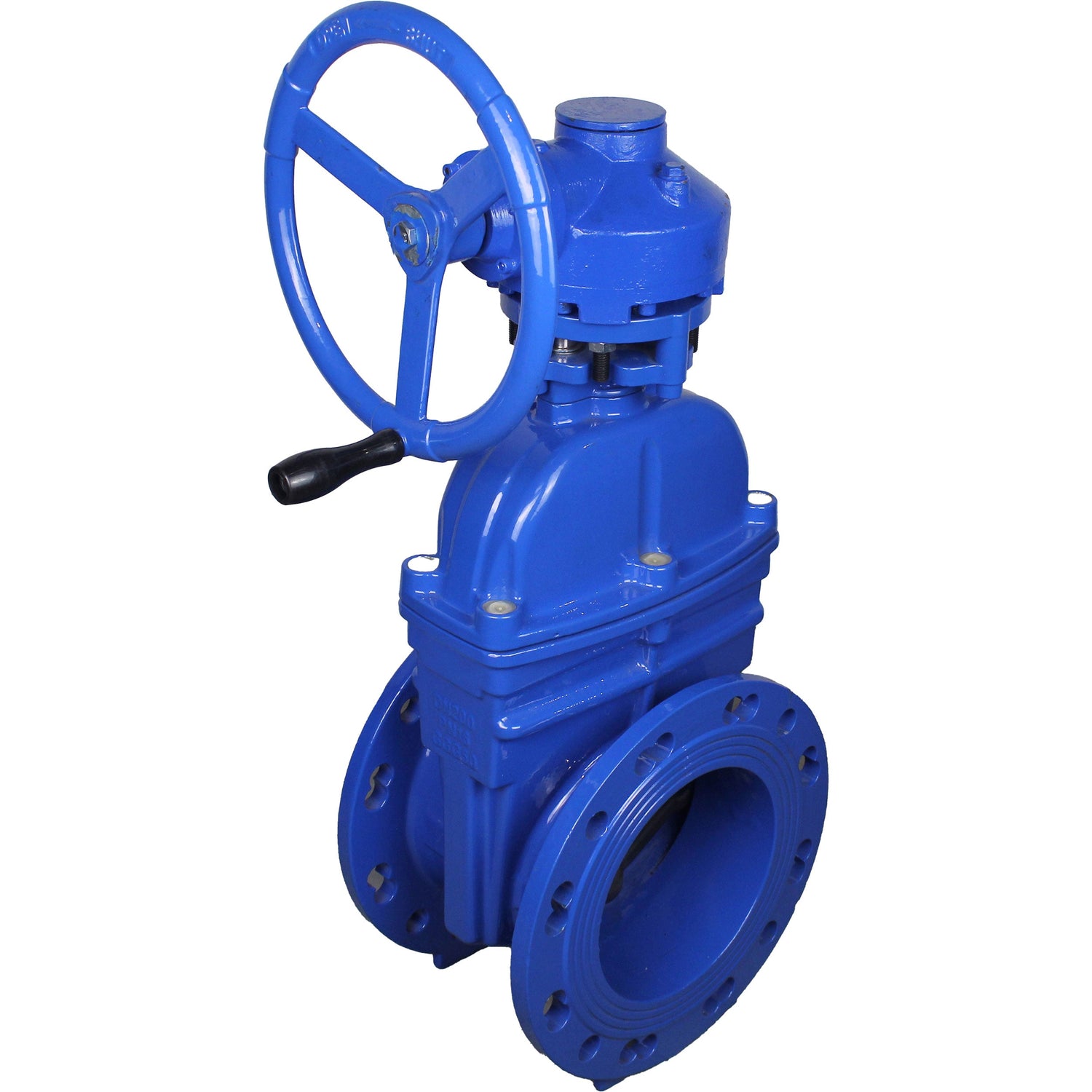

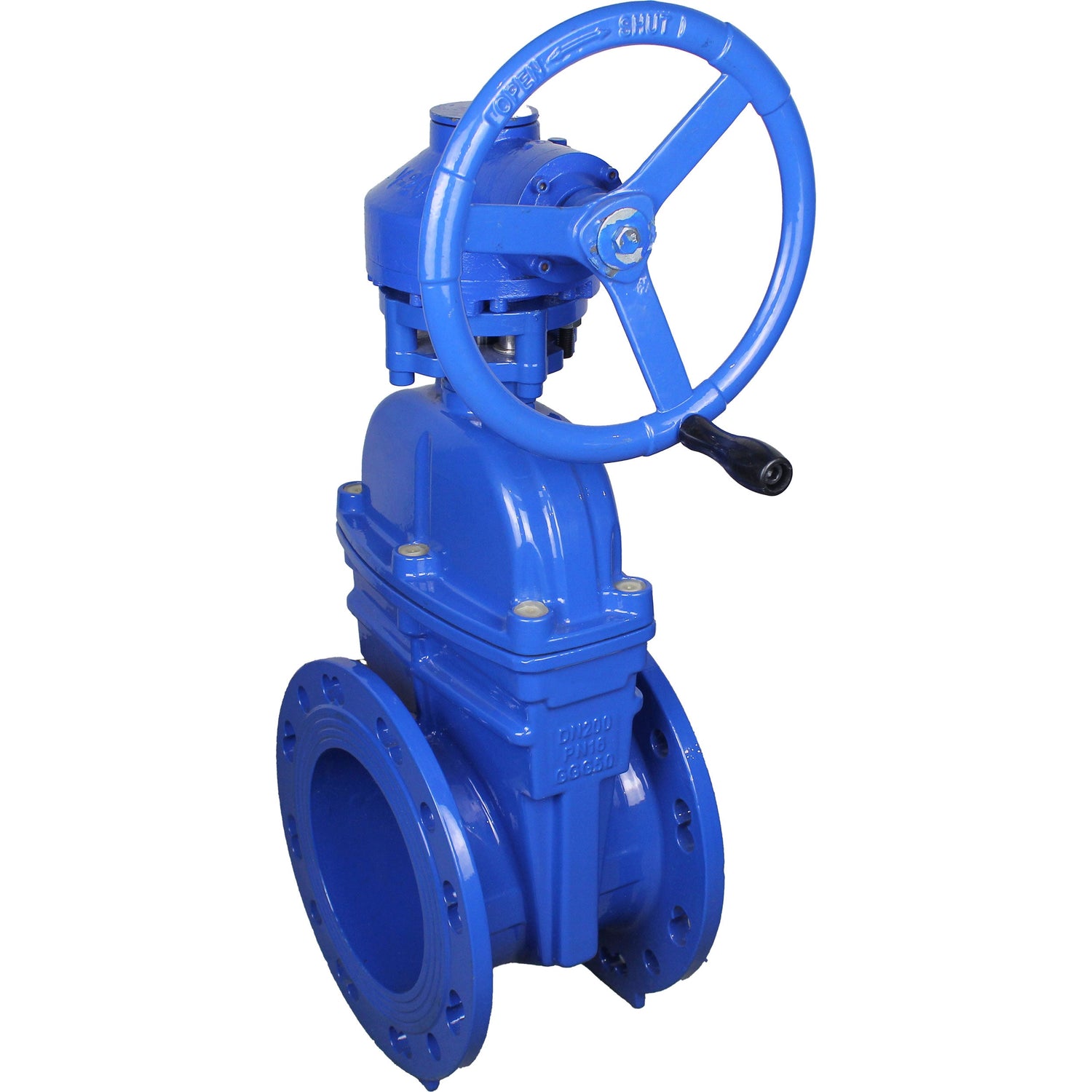

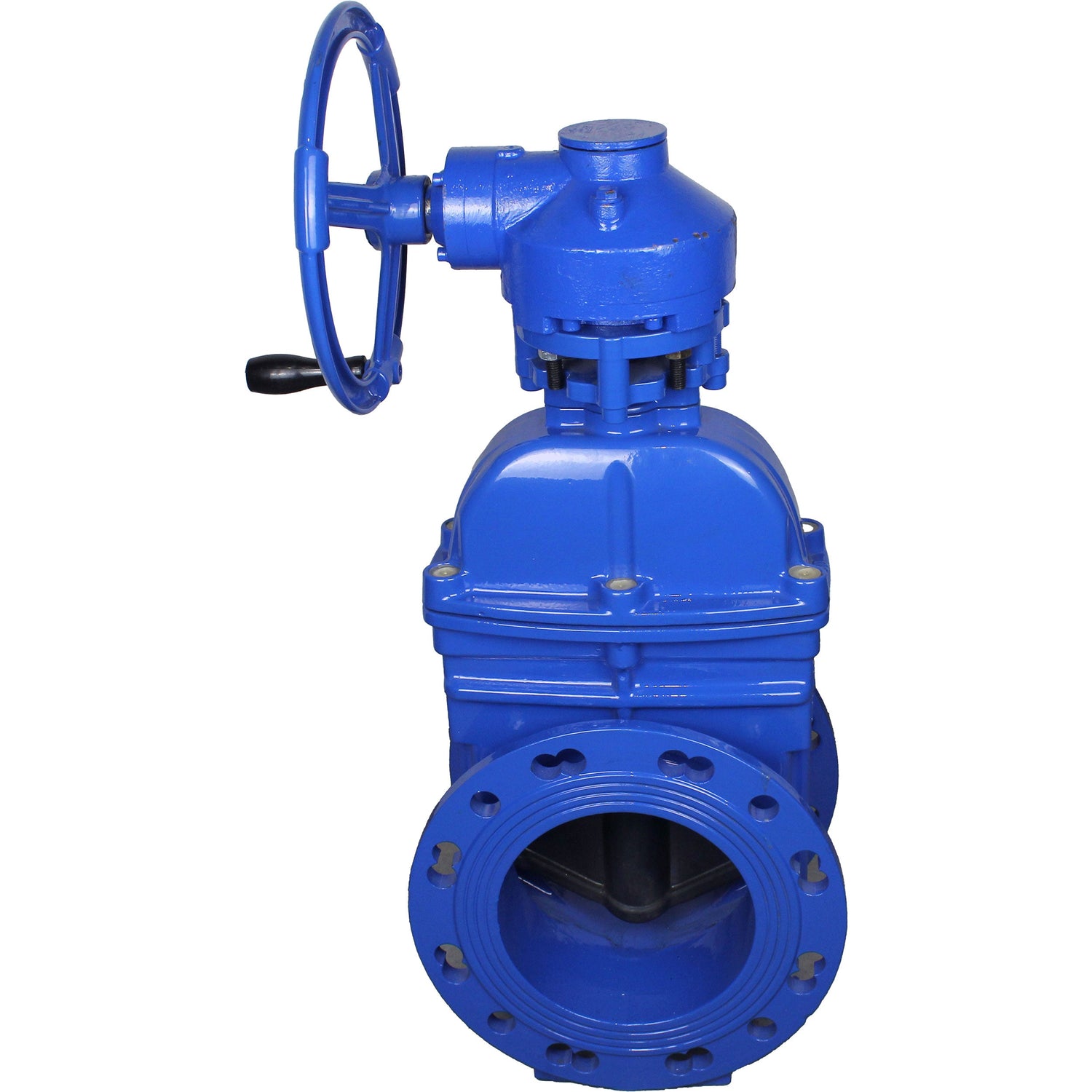

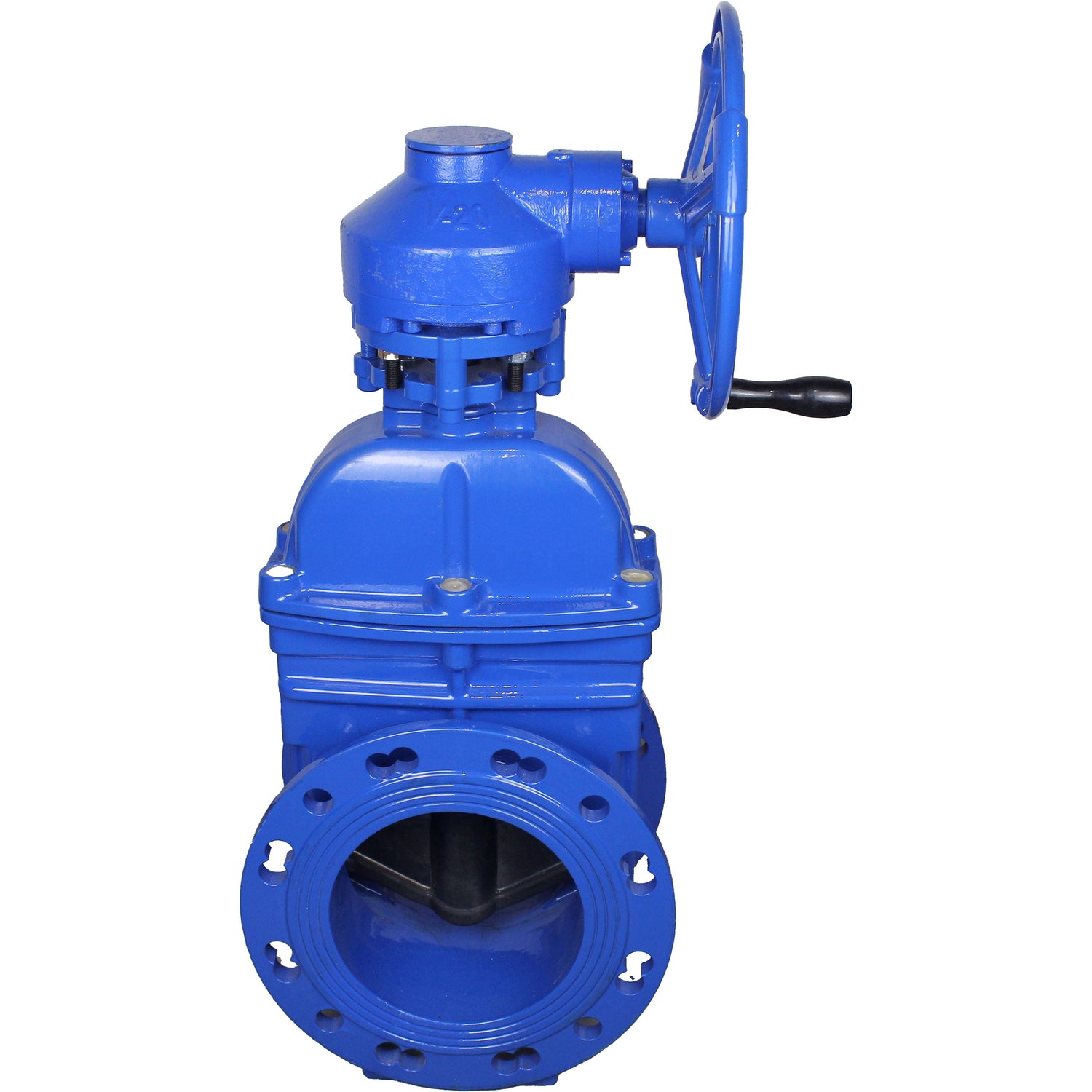

Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO

€786,60
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off device.
The Elephant wedge gate valve is designed for installation on the pipeline as a shut-off device in water supply systems and chemical industry.
Reducer Elephant is designed to increase torque for manual operation of shut-off and control valves with non-retractable spindle, as well as to create a force to ensure the required tightness in the gate valve.






Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO

Nominal diameter DN, mm

50–250

Operating pressure PN, bar

10, 16

Working medium temperature t, °C

From 0 to 80

Working medium

Water, lightly contaminated liquids with up to 5% suspended particles

Flow direction

Two-way

Type of control

For electric actuator

Connection to pipeline

Flanged

Body material

Cast iron GGG50

Closing element material (wedge)

Cast iron GGG50 (with EPDM rubber lining)

Areas of application

Heating and water supply systems; industrial pipelines

Service life, years

10


Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO

DN L, mm D, mm D1, mm B, mm L1, mm H, mm M, mm
50 150 165 125 150 40 80 310
65 170 185 145 150 40 80 310
80 180 200 160 150 40 80 310
100 190 220 180 150 40 80 310
125 200 250 210 150 40 80 310
150 210 285 240 150 40 80 310
200 230 340 295 150 40 80 310
250 250 405 350 150 40 80 310




Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with gearbox RMN1-360Z-T2,35-ISO

№

Part name

Material

1

Body

Cast iron GGG50

2

Wedge

Cast iron GGG50 + EPDM

3

Stem nut

Brass

4

Stem

Stainless steel SS420

5

Cover

Cast iron GGG50

6

Ring

Brass



Technical parameters of gearboxes RMN1-360Z-T2,35-ISO

Type of reducer

Conical

Type of drive

Manual (handwheel)

Ambient temperature, °C

0 ÷ 40

Protection rating

IP65

Maximum torque on output shaft, Nm

360

Gear ratio

2.35:1

Maximum stem size, mm

22×22

Type of ISO flange

F12

Weight, kg

12.8

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG50/EN-GJS-500-7
  • Maximal zulässige Temperatur
    80 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Ausgerichtet
  • Betriebsumgebung
    Wasser, Industriewasser
  • Anwendungen
    Wasserversorgung, Heizung, Industrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM
  • Disc material
    Gusseisen + EPDM

Bewertungen (0)

Dokumentation
nullManual bevel gearbox ELEPHANT RMN1-360Z-T2 35-ISO for gate valves GVWN1414E-2W-F

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08784DN10016 bar €786,60 Ausverkauft
    D040-08785DN12516 bar €868,25 Ausverkauft
    D040-08786DN15016 bar €910,86 Ausverkauft
    D040-08787DN20016 bar €1.112,65 Ausverkauft
    D040-08788DN25016 bar €1.385,99 Ausverkauft
    D040-08781DN5016 bar €701,17 Ausverkauft
    D040-08782DN6516 bar €727,63 Ausverkauft
    D040-08783DN8016 bar €749,21 Ausverkauft
