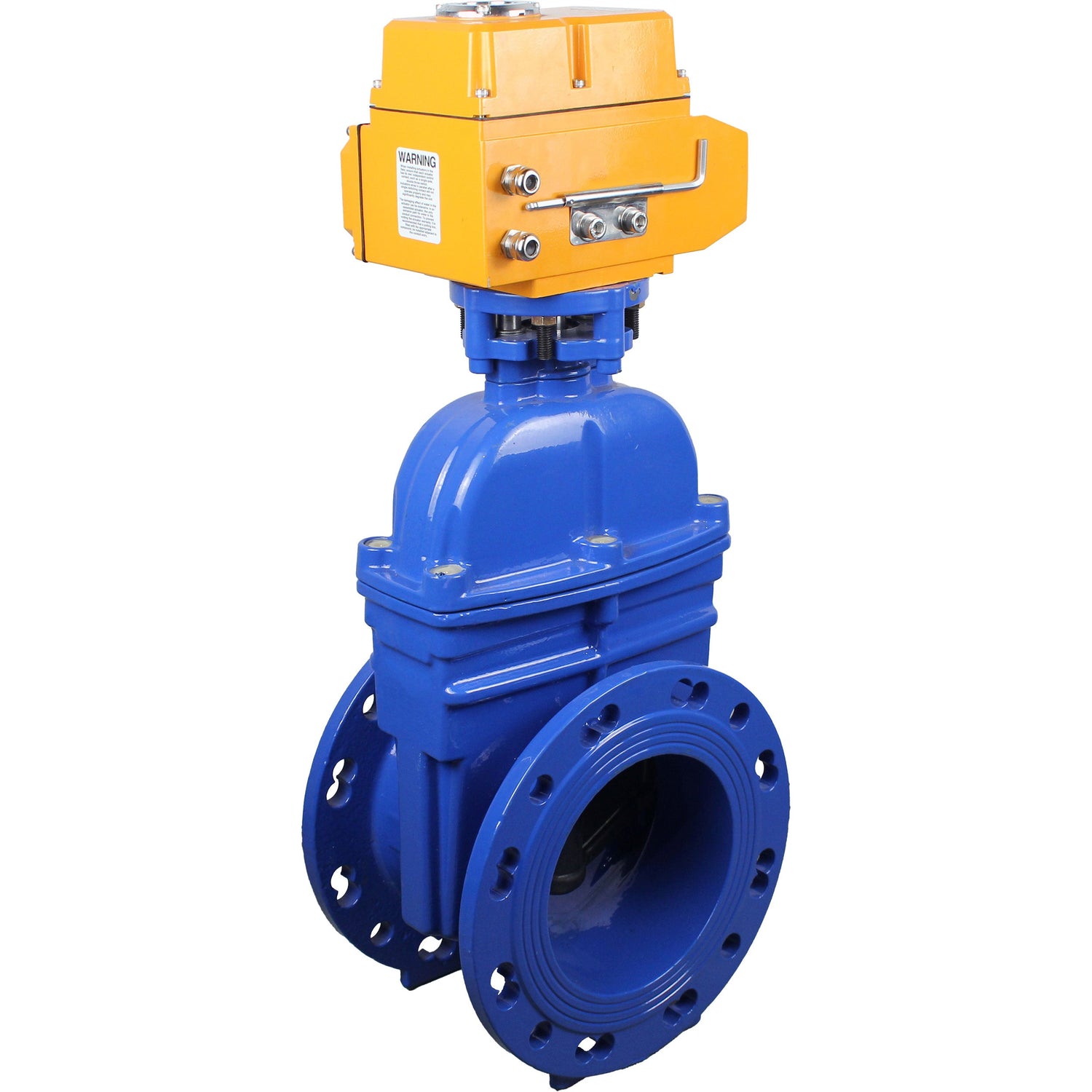

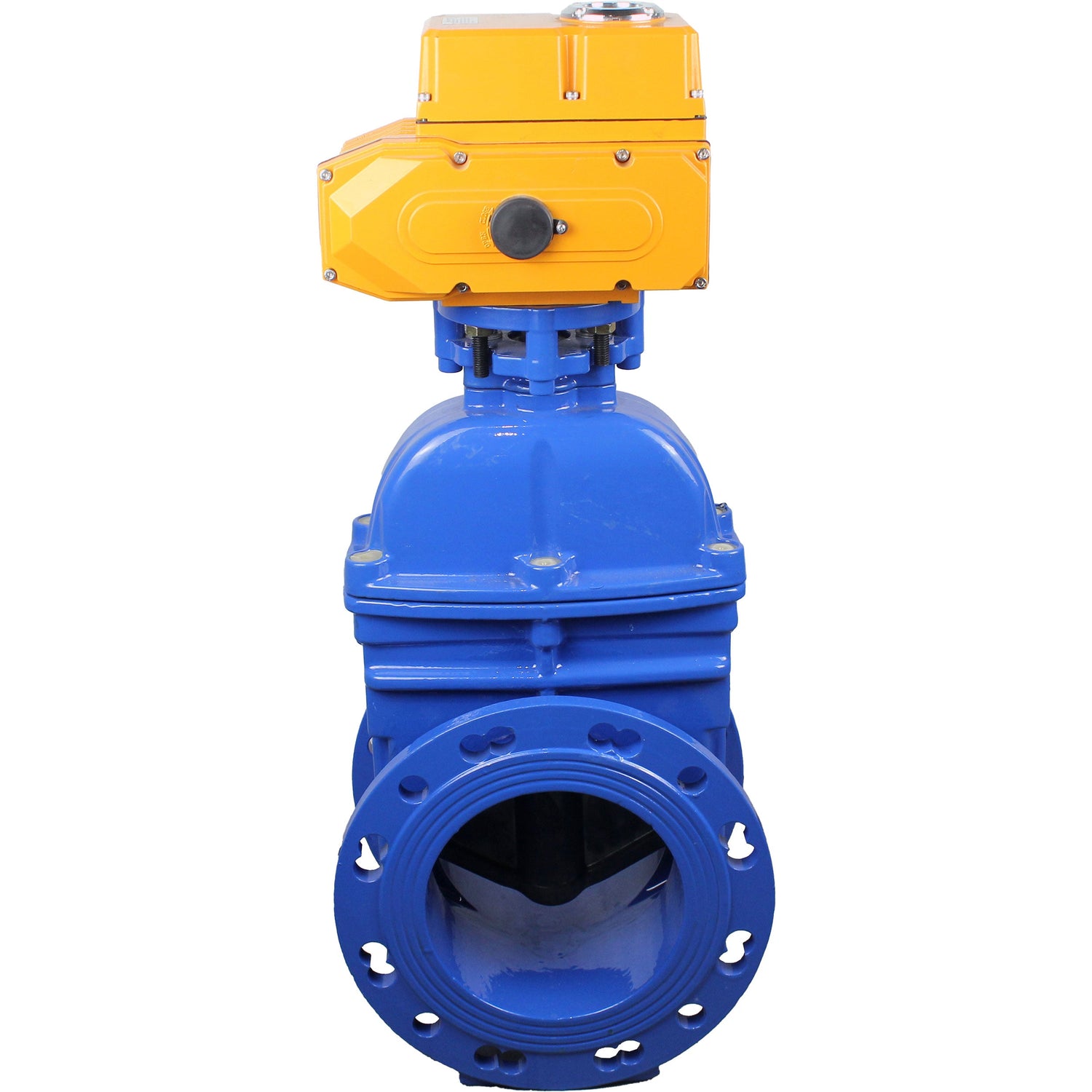

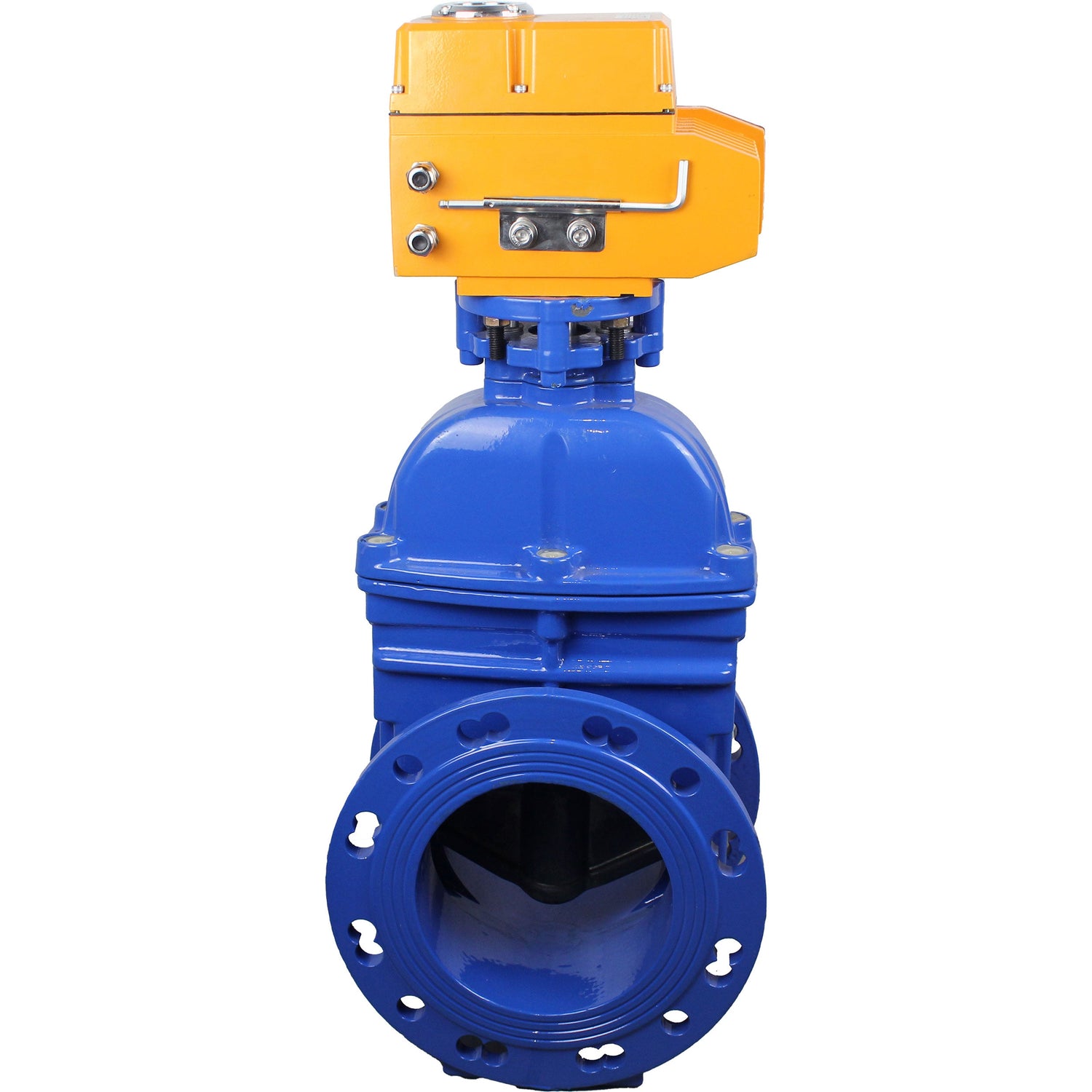

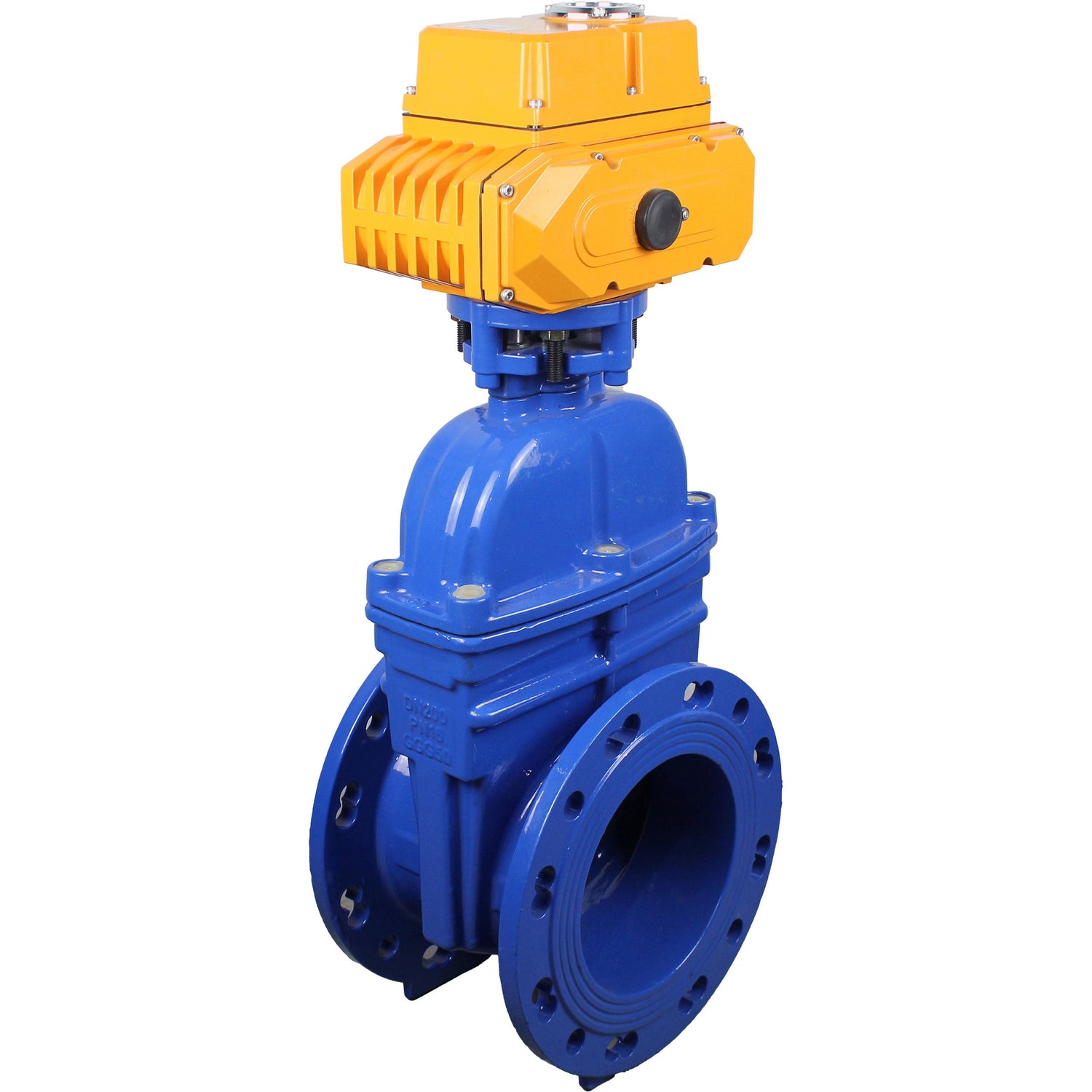

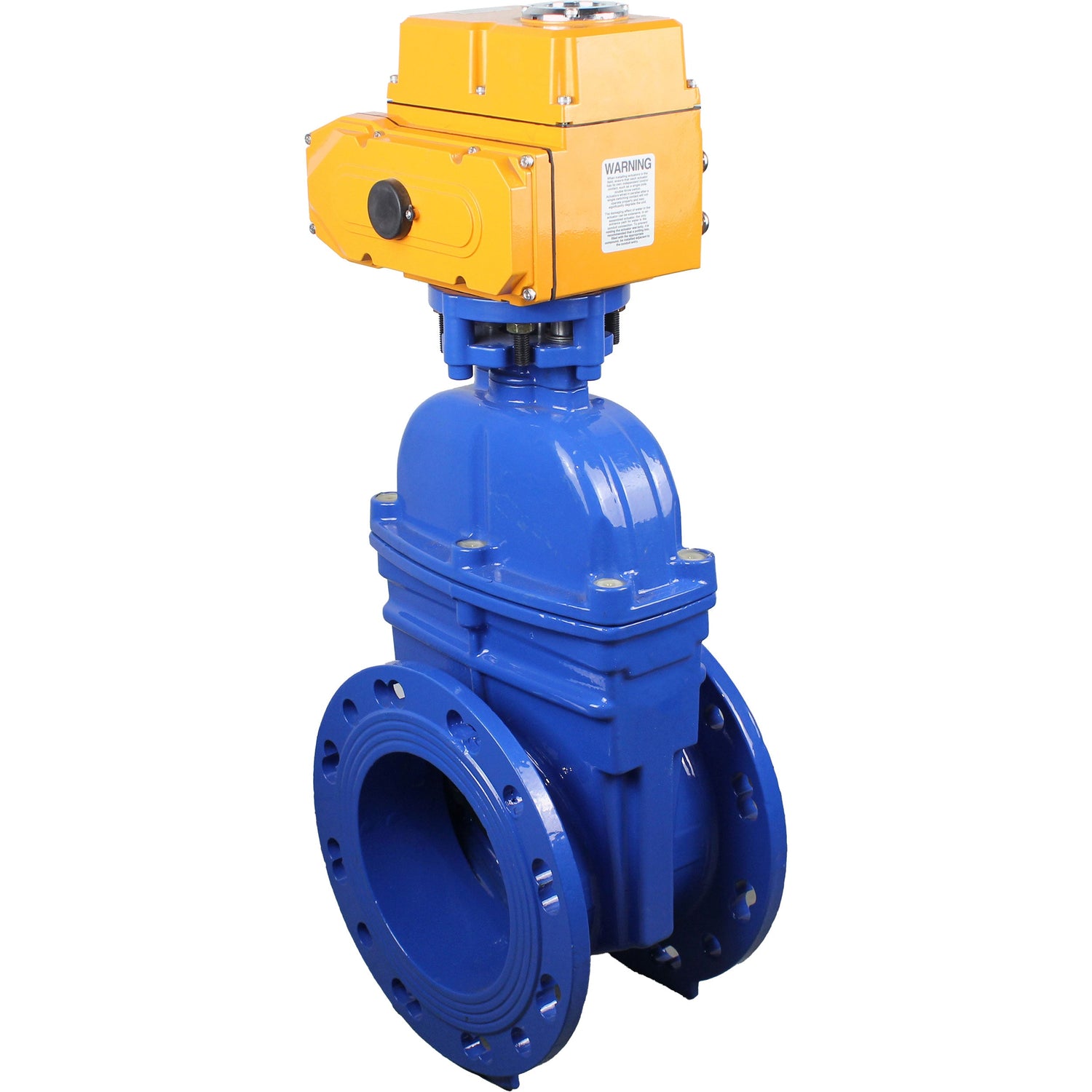

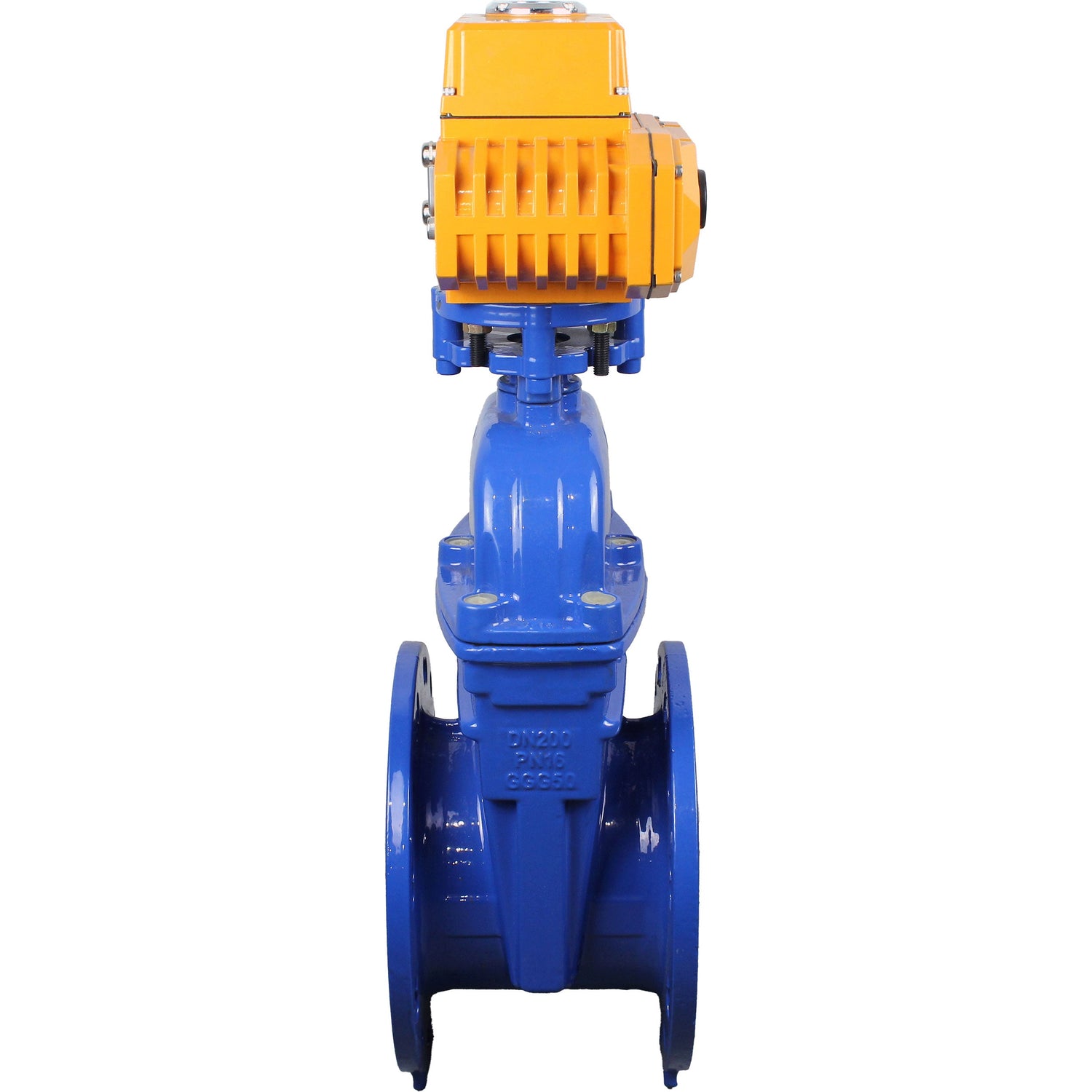

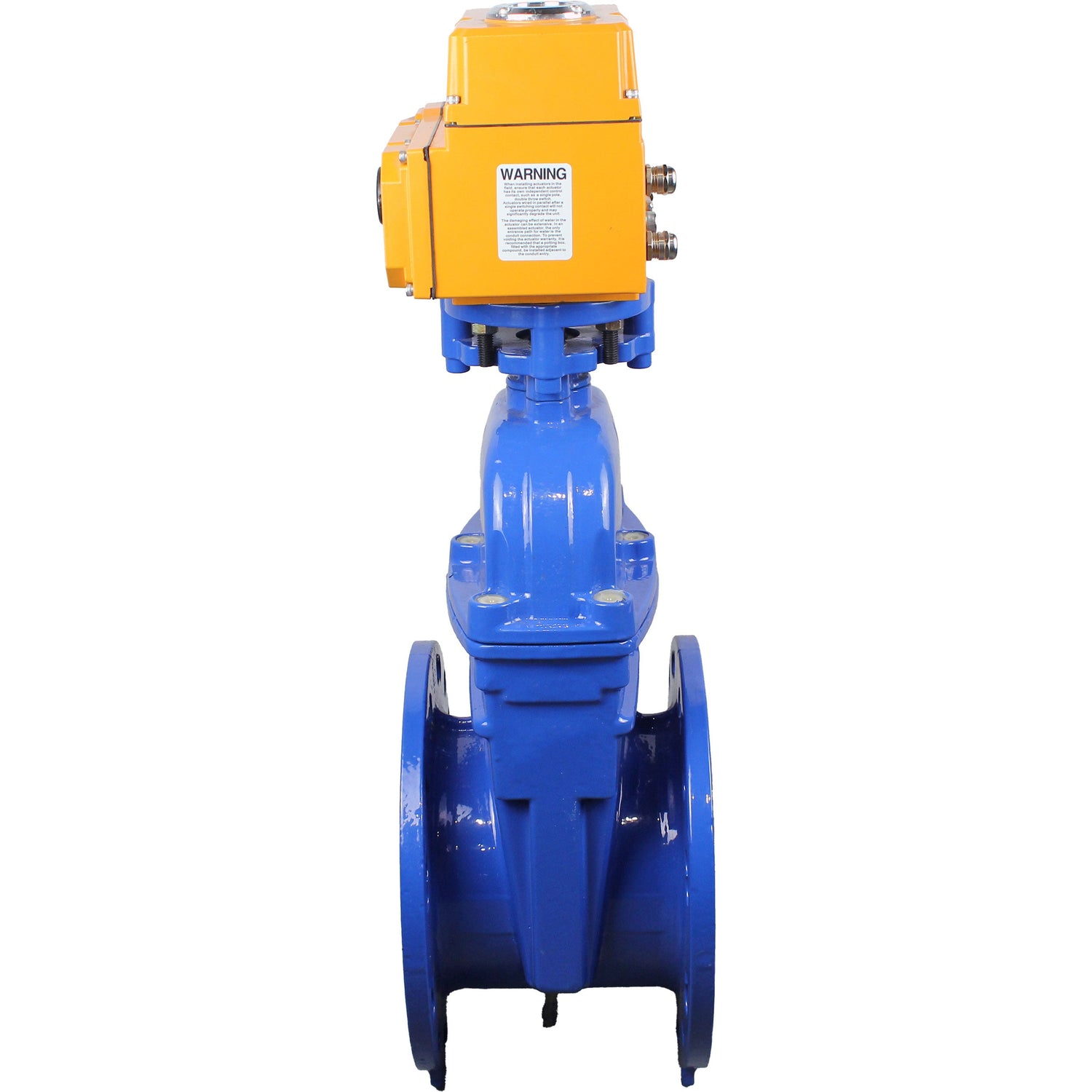

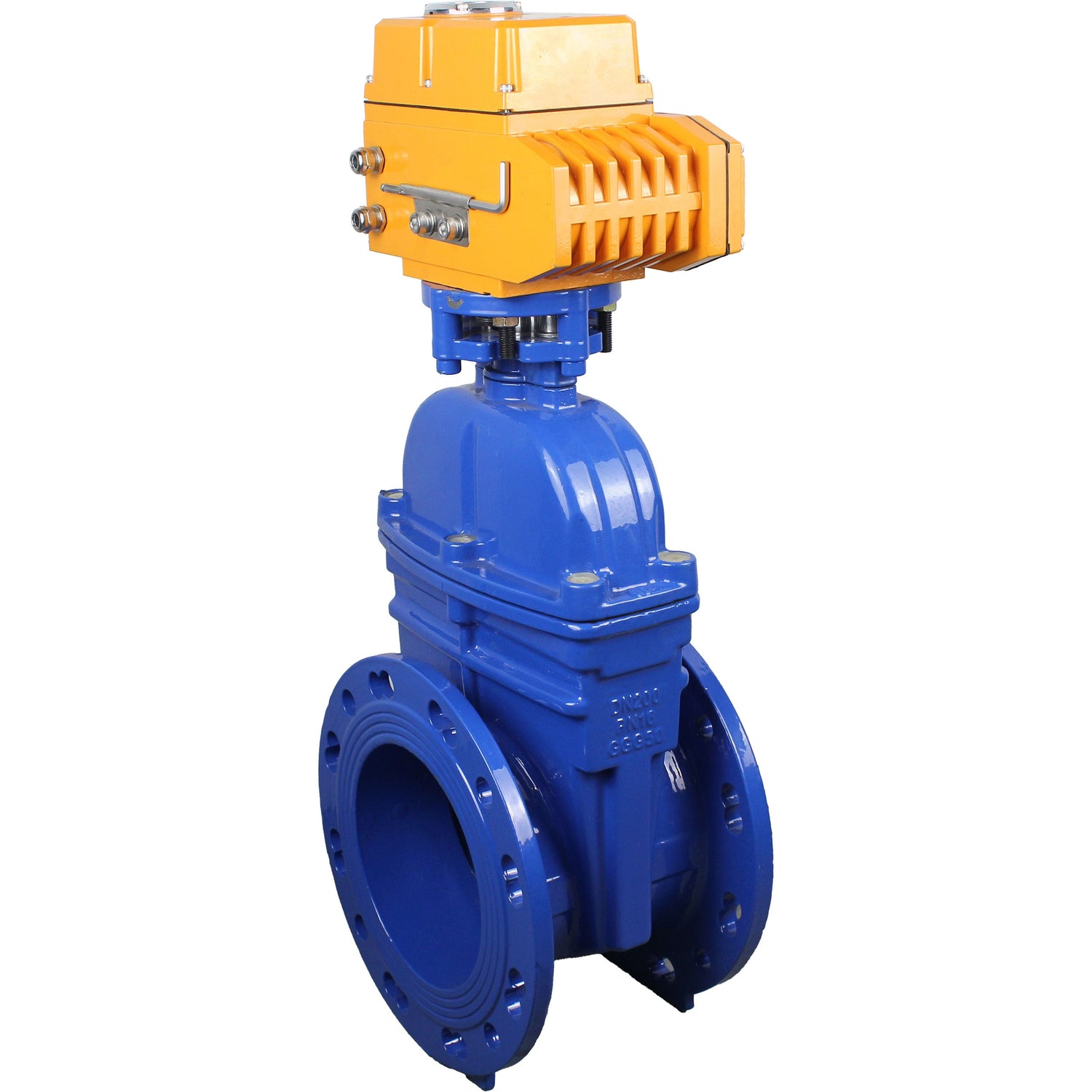

Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1
Wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
The Elephant wedge gate valve is designed for installation on pipelines as a shut-off device in water supply systems and chemical industry.
Electric multi-turn actuator Elephant is designed to automate the process of controlling industrial valves, as well as to determine the position of the valve shut-off body.
Technical parameters of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1
|
Nominal diameter DN, mm |
50–250 |
|
Operating pressure PN, bar |
10, 16 |
|
Working medium temperature t, °C |
From 0 to 80 |
|
Working medium |
Water, lightly contaminated liquids with up to 5% suspended particles |
|
Flow direction |
Two-way |
|
Type of control |
For electric actuator |
|
Connection to pipeline |
Flanged |
|
Body material |
Cast iron GGG50 |
|
Closing element material (wedge) |
Cast iron GGG50 (with EPDM rubber lining) |
|
Areas of application |
Heating and water supply systems; industrial pipelines |
|
Service life, years |
10 |
Dimensions of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1
| DN | L, mm | D, mm | D1, mm | O, mm | c, mm | E, mm | G, mm |
| 50 | 150 | 165 | 125 | 40 | 114 | 151 | 117 |
| 65 | 170 | 185 | 145 | 40 | 114 | 151 | 117 |
| 80 | 180 | 200 | 160 | 40 | 114 | 151 | 117 |
| 100 | 190 | 220 | 180 | 40 | 114 | 151 | 117 |
| 125 | 200 | 250 | 210 | 40 | 114 | 151 | 117 |
| 150 | 210 | 285 | 240 | 40 | 114 | 151 | 117 |
Table of parts and materials of wedge valves Elephant GVWN1414E-2W-F flanged wedge valves, wedge - rubber-coated, spindle - non-rising, body - cast iron, seal - EPDM, with ISO flange with multi-turn electric drive MT-N-Z-O1-380VAC-U1
|
№ |
Part name |
Material |
|
1 |
Body |
Cast iron GGG50 |
|
2 |
Wedge |
Cast iron GGG50 + EPDM |
|
3 |
Stem nut |
Brass |
|
4 |
Stem |
Stainless steel SS420 |
|
5 |
Cover |
Cast iron GGG50 |
|
6 |
Ring |
Brass |
Technical parameters of electric actuators MT-N-Z-O1-380VAC
|
Housing protection rating |
IP67 |
|
Maximum number of actuator revolutions |
50 |
|
Ambient temperature, °C |
-28 … +60 |
|
Internal thermal protection activation temperature, °C |
110 |
|
Availability of doubler |
Hexagon |
|
Mounting angle |
Arbitrary (any angle) |
|
Body material |
Aluminum alloy |
|
Type of ISO flange |
F10/F12 |
|
Speed, rpm |
5 |
|
Weight, kg |
10 |
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Industriewasser
-
AnwendungenWasserversorgung, Heizung, Industrie
-
Nenndruck
-
Typ der Dichtung
-
Disc material
